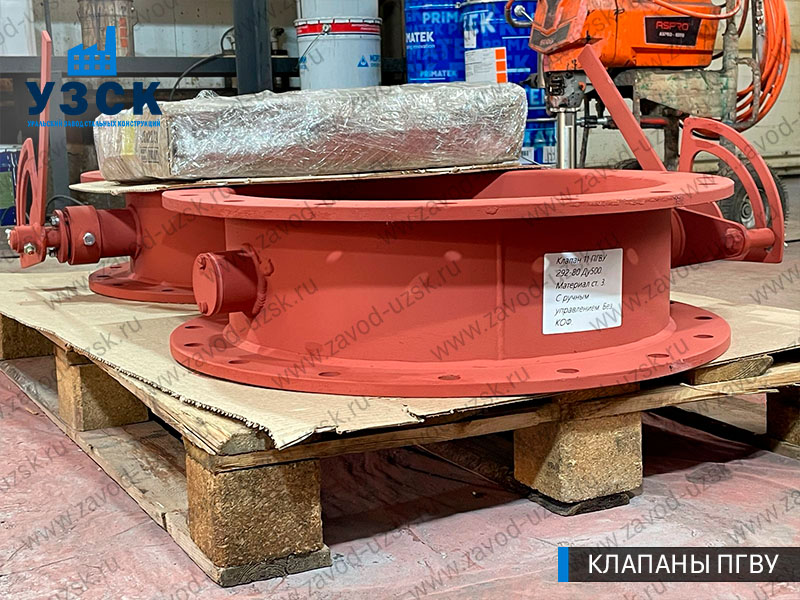

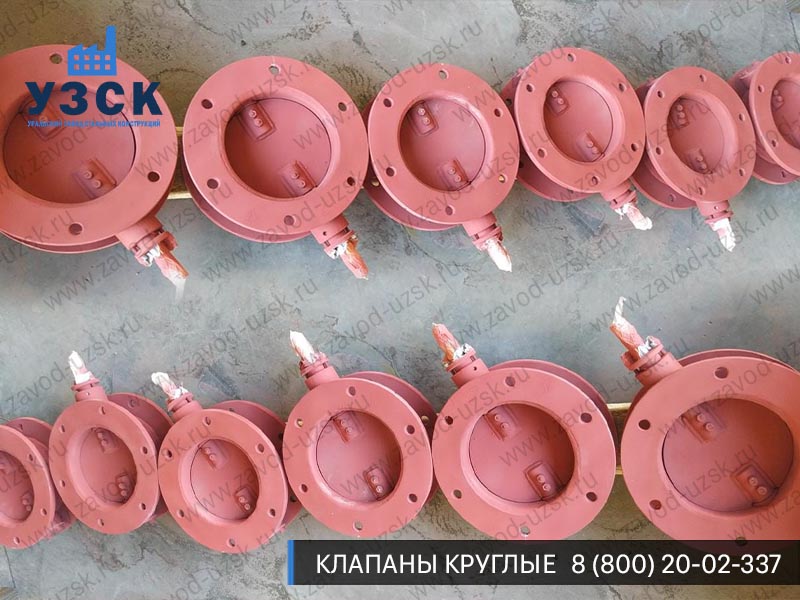

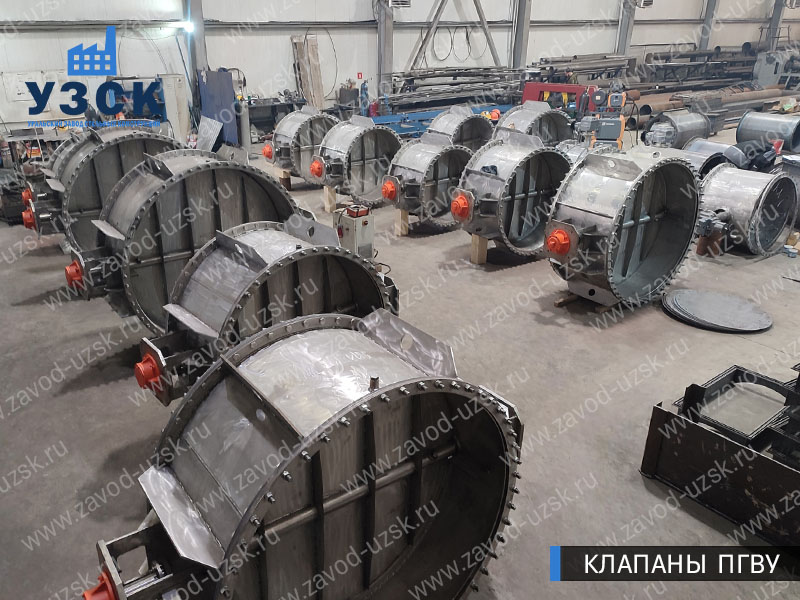

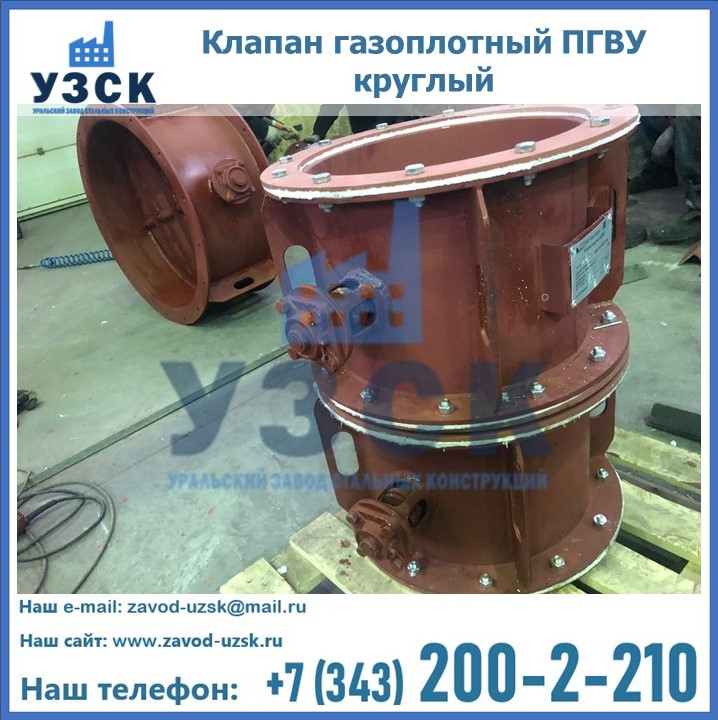

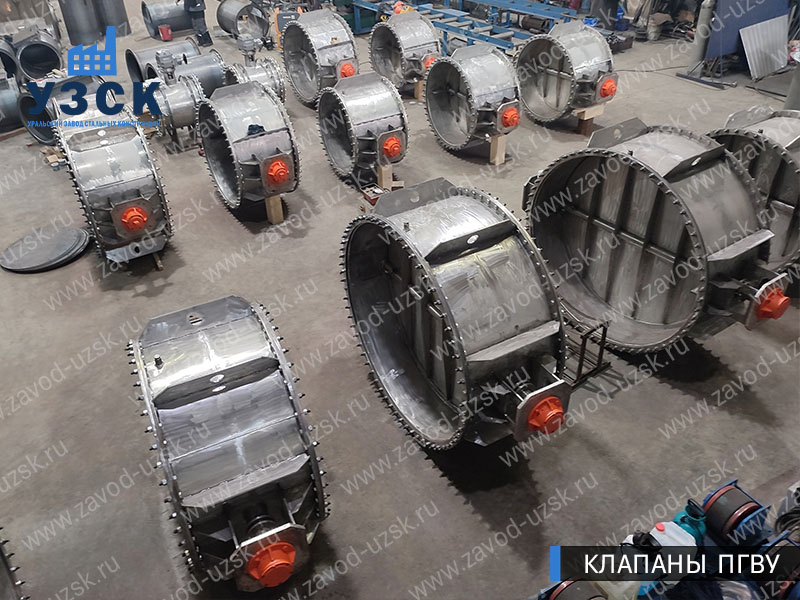

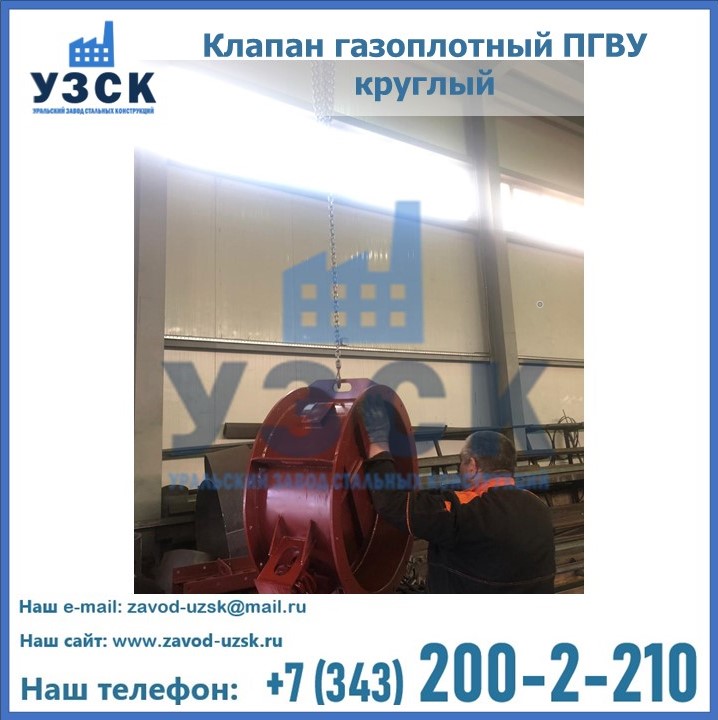

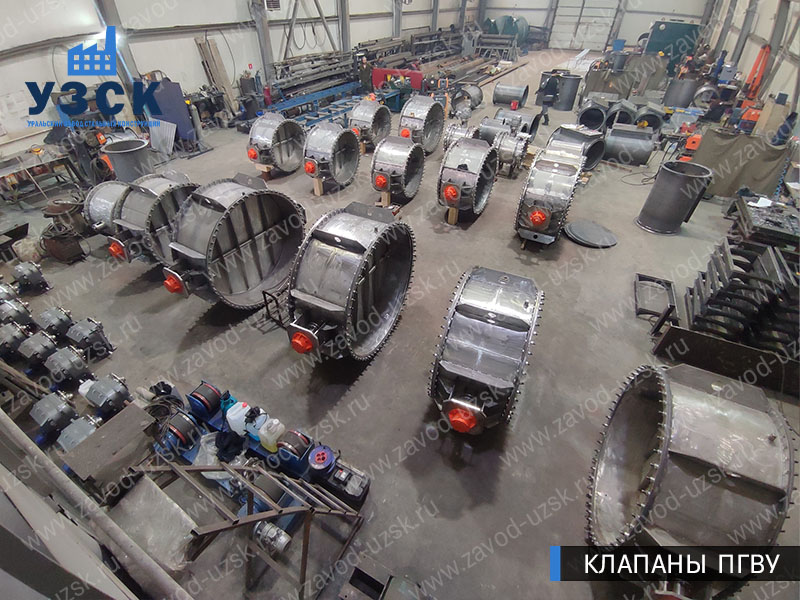

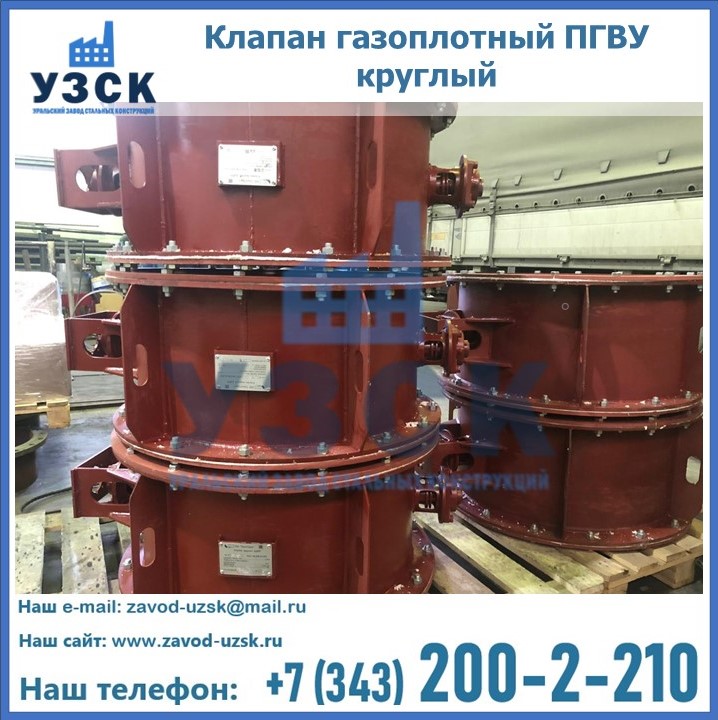

Круглые газоплотные клапаны ПГВУ 291-80 и 292-80 применяются на пылегазовоздухопроводах, газоходах, воздуховодах, дымовых трактах и технологических линиях круглого сечения. Они предназначены для перекрытия, отсечения или регулирования потока воздуха, дымовых газов и пылегазовых смесей.
Завод УЗСК поставляет круглые клапаны ПГВУ в Сызрань и другие регионы. Подбор выполняется по диаметру канала, рабочей среде, температуре, давлению или разрежению, требуемой газоплотности, материалу и типу привода.
Изделия применяются в котельных, энергетике, промышленной вентиляции, аспирационных системах, газоходах и технологических воздуховодах.
Назначение круглых клапанов ПГВУ
Круглый клапан ПГВУ устанавливается в цилиндрический газоход или воздуховод и управляет проходным сечением канала. В открытом положении он обеспечивает прохождение потока, в закрытом — ограничивает или прекращает движение среды в пределах, заданных конструкцией и требованиями проекта.
Основные функции:
- перекрытие круглого газохода или воздуховода;
- отключение участка системы для обслуживания;
- регулирование расхода воздуха или дымовых газов;
- снижение нештатных перетоков;
- работа в составе котельных и промышленных вентиляционных систем;
- комплектация новых объектов и реконструкция существующих линий.
Читайте нашу статью на дзене: Почему обычная заслонка не заменит клапан ПГВУ в газоходе
Основные размеры и характерисики
| Обозначение | Услов. проход, Dу | Д1 | Д2 | Д3 | L | L1 | d | d1 | n | Крут. момент на валу, Н.м. | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 03 ПГВУ 291-80 (МВН-606-08) | 150 | 150 | 215 | 250 | 370 | 80 | 20 | 14 | 6 | 1 | 10 |
| 05 ПГВУ 291-80 (МВН-606-09) | 200 | 200 | 270 | 305 | 407 | 80 | 20 | 14 | 8 | 1,5 | 14,2 |
| 07 ПГВУ 291-80 (МВН-606-10) | 225 | 230 | 295 | 330 | 433 | 90 | 20 | 14 | 10 | 2,5 | 18,5 |
| 09 ПГВУ 291-80 (МВН-606-11) | 250 | 260 | 330 | 365 | 465 | 90 | 20 | 14 | 10 | 3,0 | 18 |
| 11 ПГВУ 291-80 (МВН-606-12) | 275 | 280 | 355 | 390 | 487 | 90 | 20 | 14 | 12 | 3,5 | 24,3 |
| 01 ПГВУ 292-80 (МВН-607-16) | 300 | 310 | 385 | 430 | 543 | 180 | 30 | 18 | 10 | 6,0 | 38 |
| 03 ПГВУ 292-80 (МВН-607-17) | 325 | 330 | 405 | 450 | 563 | 180 | 30 | 18 | 10 | 7,0 | 47,5 |
| 05 ПГВУ 292-80 (МВН-607-18) | 350 | 360 | 435 | 480 | 593 | 180 | 30 | 18 | 10 | 9,0 | 44 |
| 07 ПГВУ 292-80 (МВН-607-19) | 400 | 410 | 490 | 535 | 645 | 180 | 30 | 18 | 12 | 12,0 | 54 |
| 09 ПГВУ 292-80 (МВН-607-20) | 450 | 460 | 540 | 585 | 695 | 180 | 30 | 18 | 14 | 20,0 | 60 |
| 11 ПГВУ 292-80 (МВН-607-21) | 500 | 520 | 600 | 645 | 755 | 180 | 30 | 18 | 16 | 25,0 | 78 |
| 13 ПГВУ 292-80 (МВН-607-22) | 600 | 620 | 700 | 745 | 855 | 180 | 30 | 18 | 16 | 35,0 | 88 |
| 15 ПГВУ 292-80 (МВН-607-23) | 700 | 710 | 800 | 850 | 984 | 220 | 40 | 22 | 16 | 50,0 | 150 |
| 17 ПГВУ 292-80 (МВН-607-24) | 800 | 810 | 900 | 950 | 1084 | 220 | 40 | 22 | 18 | 75,0 | 169 |
| 19 ПГВУ 292-80 (МВН-607-25) | 900 | 910 | 1000 | 1050 | 1184 | 220 | 40 | 22 | 20 | 100,0 | 180 |
| 21 ПГВУ 292-80 (МВН-607-26) | 1000 | 1010 | 1100 | 1150 | 1284 | 220 | 40 | 22 | 22 | 130,0 | 200 |
| 23 ПГВУ 292-80 (МВН-607-27) | 1100 | 1110 | 1200 | 1250 | 1405 | 240 | 50 | 22 | 24 | 170,0 | 300 |
| 25 ПГВУ 292-80 (МВН-607-28) | 1200 | 1210 | 1300 | 1350 | 1504 | 260 | 50 | 22 | 26 | 210,0 | 378 |
| 27 ПГВУ 292-80 (МВН-607-29) | 1300 | 1310 | 1400 | 1450 | 1604 | 280 | 50 | 22 | 28 | 260,0 | 430 |
| 29 ПГВУ 292-80 (МВН-607-30) | 1400 | 1410 | 1500 | 1550 | 1715 | 300 | 50 | 22 | 30 | 320,0 | 470 |
| ПК — 2849.00.00 | 1500 | 1510 | 1610 | 1660 | 1708 | 360 | 60 | 25 | 36 | 370 | 504 |
| ПК — 3804.00.00 | 1600 | 1610 | 1710 | 1760 | 1911,5 | 360 | 60 | 25 | 36 | 420 | 582 |
| ПК — 3800.00.00 | 1800 | 1810 | 1910 | 1960 | 2105 | 380 | 60 | 25 | 36 | 530 | 652 |
Конструкция

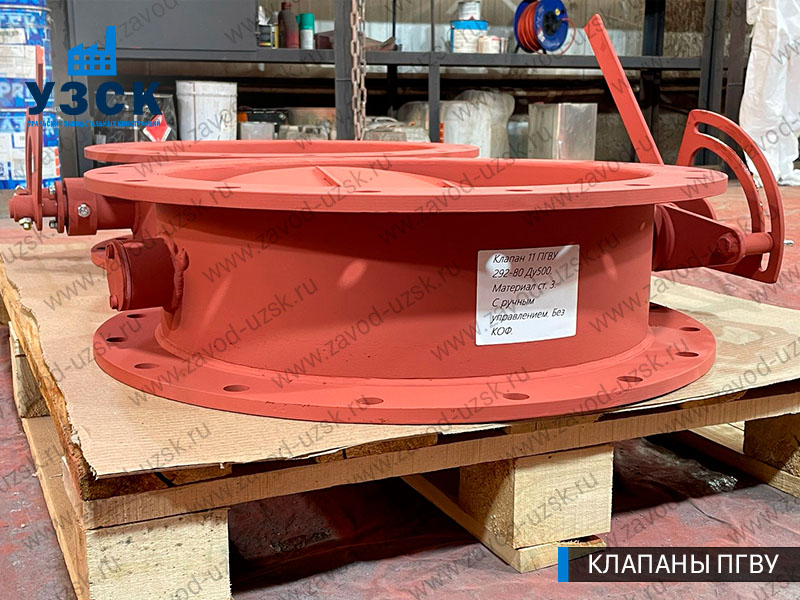

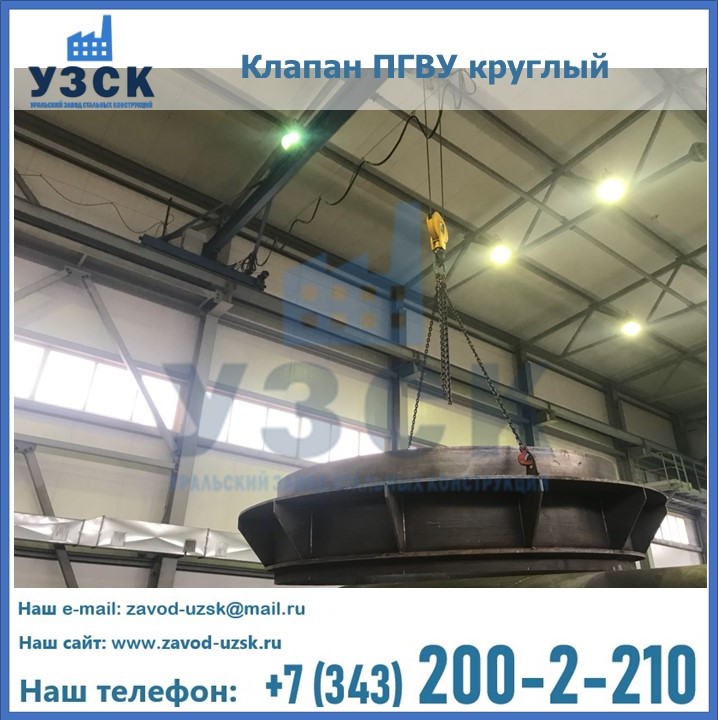

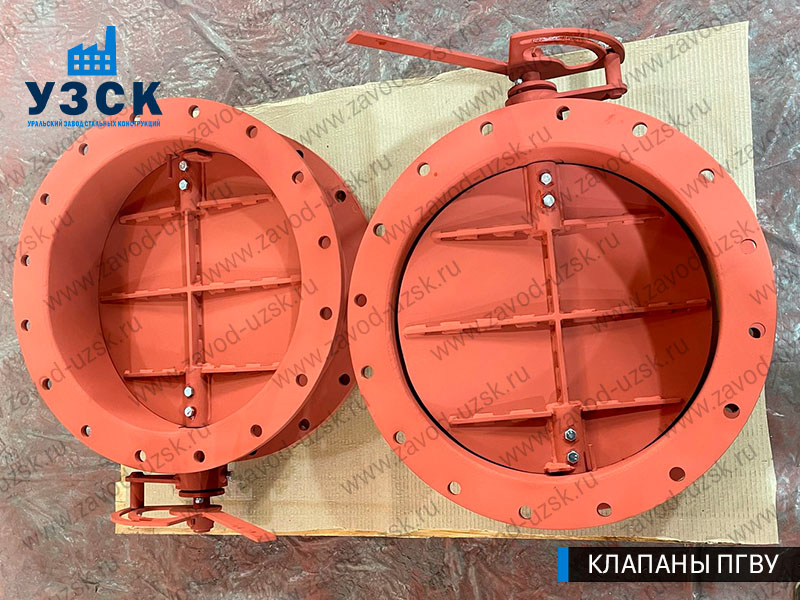

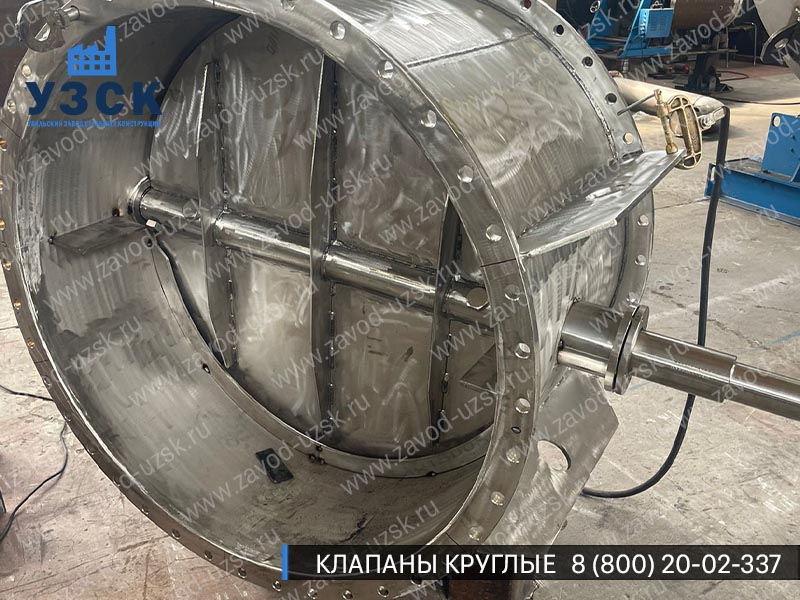

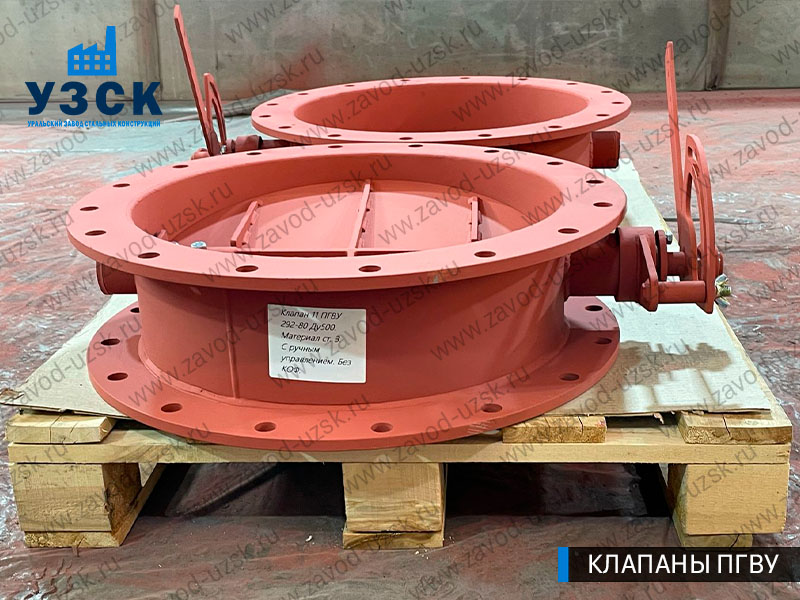

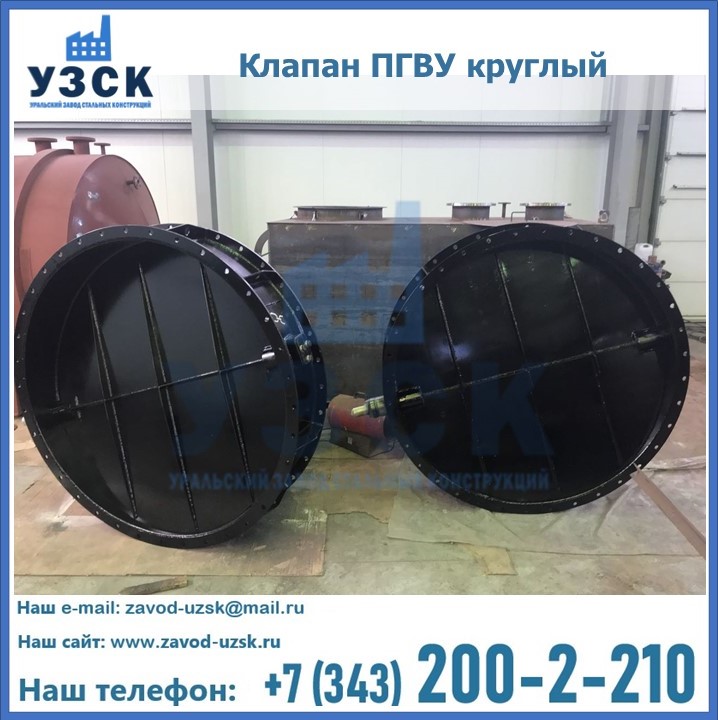

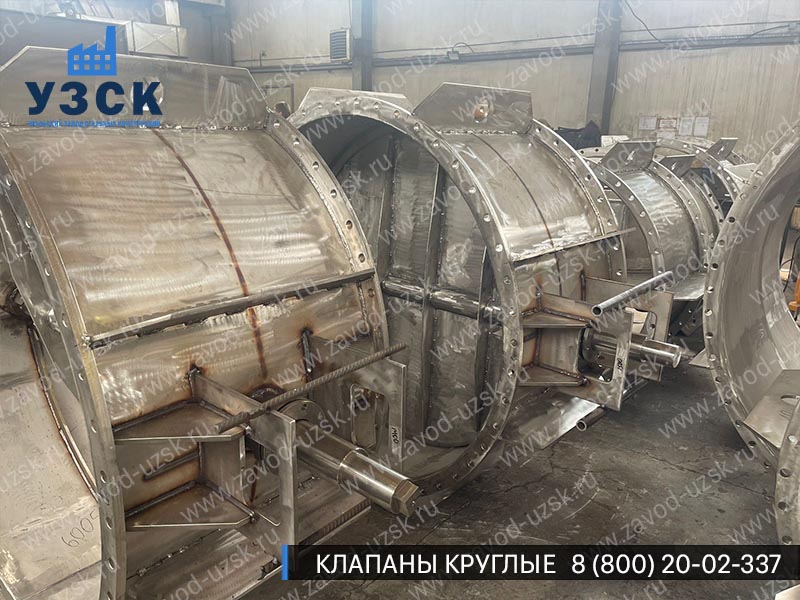

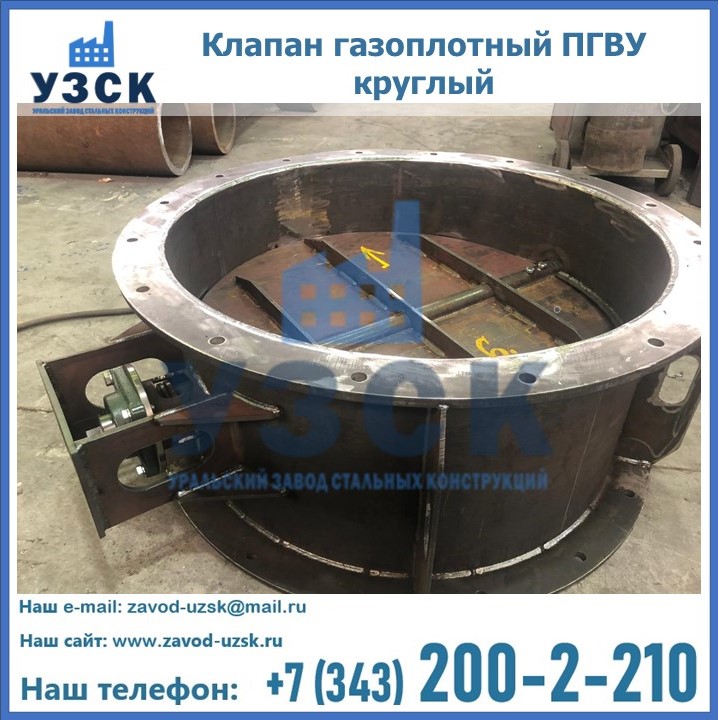

Круглый клапан ПГВУ представляет собой корпус круглого сечения с запорным органом, установленным на валу или оси. Запорный орган поворачивается внутри корпуса и изменяет проходное сечение.
В состав конструкции входят:
- корпус;
- поворотная створка или заслонка;
- вал;
- опорные узлы;
- уплотнительные элементы;
- фланцевое присоединение;
- ручной, электрический или другой привод.
При подборе важно учитывать диаметр, крутящий момент, массу изделия, условия работы привода и доступность обслуживания. Для сред с высокой запыленностью или температурой нужно предусмотреть материал и конструкцию, устойчивые к износу и деформациям.
Исполнения ПГВУ 291-80 и 292-80
На странице представлены круглые газоплотные клапаны ПГВУ 291-80 и ПГВУ 292-80 с типовыми диаметрами и габаритными характеристиками. Таблица ниже помогает подобрать изделие по условному проходу, размерам, крутящему моменту и массе.
Если требуется нестандартное исполнение, можно направить чертеж, эскиз или параметры существующего газохода. Специалисты рассчитают возможность изготовления и предложат подходящую комплектацию.
Как выбрать круглый клапан ПГВУ
Для расчета и подбора желательно указать:
- диаметр газохода или воздуховода;
- обозначение клапана, если оно известно;
- рабочую среду;
- температуру;
- давление или разрежение;
- расход и скорость потока;
- запыленность;
- требуемую газоплотность;
- режим работы: запорный или регулирующий;
- частоту открытий и закрытий;
- тип привода;
- материал исполнения;
- требования к фланцам, покрытию и документации.
Не рекомендуется выбирать клапан только по диаметру. Два изделия одного размера могут иметь разное исполнение в зависимости от температуры, среды, плотности закрытия и режима работы.
Приводы

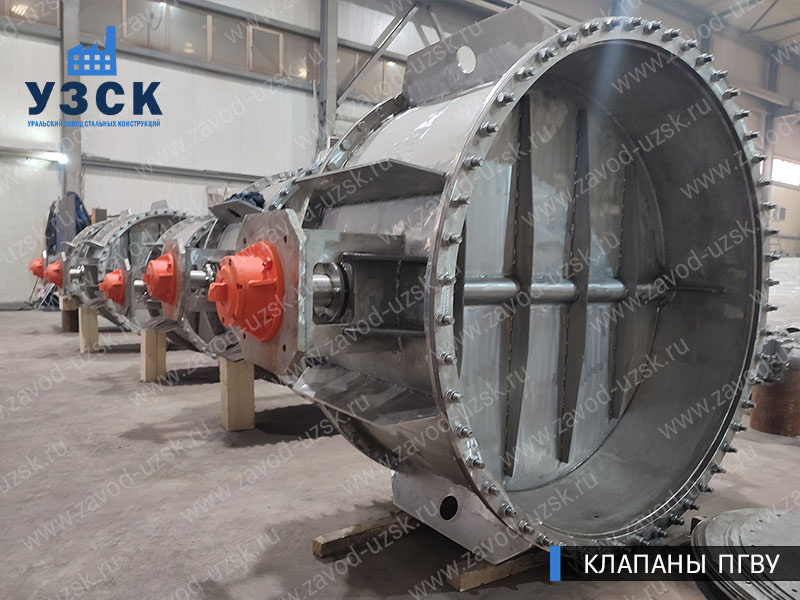

Круглые клапаны ПГВУ могут комплектоваться различными типами управления:

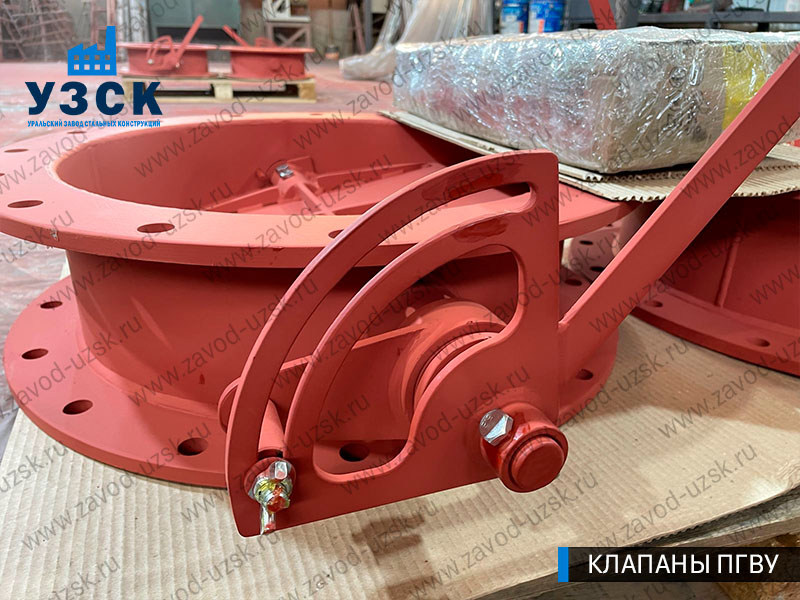

- ручной привод — для простых участков и редкого переключения;
- электропривод — для дистанционного управления и автоматизации;
- пневмопривод — для быстрого срабатывания при наличии системы сжатого воздуха.
Для объектов с АСУ ТП важно заранее указать требования к электроприводу, сигналам положения, концевым выключателям и ручному дублеру.
Монтаж и эксплуатация
Перед монтажом необходимо проверить соответствие присоединительных размеров, состояние фланцев, свободный ход створки, комплектность привода и отсутствие повреждений. Клапан должен устанавливаться без перекоса корпуса и без принудительного стягивания деформированных фланцев.
В эксплуатации рекомендуется контролировать плавность хода, состояние уплотнительных поверхностей, работу привода, наличие отложений, вибраций и посторонних шумов. Если клапан начал закрываться с повышенным усилием, нужно выявить причину: загрязнение, износ, деформацию, коррозию или неправильную настройку привода.
Поставка в Сызрань

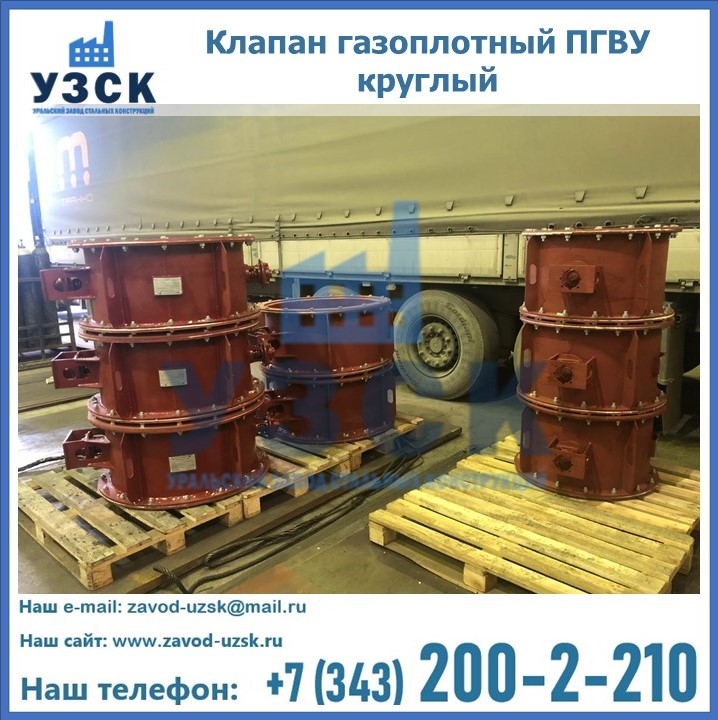

Поставляем круглые газоплотные клапаны ПГВУ 291-80 и 292-80 для предприятий Сызрани. Доставка в Сызрань выполняется транспортными компаниями. Возможна поставка типовых изделий, нестандартных клапанов по чертежам и комплектующих для монтажа.
Для расчета стоимости направьте диаметр, рабочую среду, температуру, тип привода и требования к материалу. При наличии чертежа или проектной документации приложите их к заявке.
FAQ: вопросы и ответы
Они применяются на газоходах, воздуховодах, дымовых трактах, пылегазовоздухопроводах, котельных установках и промышленных вентиляционных системах круглого сечения.
Отличия определяются типовым исполнением, размерами, конструктивными параметрами и характеристиками, указанными в таблице. Для точного выбора лучше ориентироваться на диаметр, чертеж и условия эксплуатации.
Да, при заказе можно указать необходимость электропривода, ручного управления или другого типа привода в зависимости от проекта.
Да, круглые клапаны ПГВУ поставляются в Сызрань с организацией доставки транспортными компаниями.
Для покупки шибера ПГВУ в Сызрани заполните форму заказа
Чтобы заказать круглый газоплотный клапан ПГВУ 291-80 или 292-80, отправьте диаметр, обозначение, чертеж или техническое задание. Мы подготовим расчет стоимости, сроков поставки и подходящего исполнения.
