Перечень поставляемых нами сильфонных компенсаторов

Для компенсации температурных расширений в трубопроводах Сызрани любого назначения и сечения предусмотрены специальные вставки. Они воспринимают осевое изменение геометрических размеров, устанавливаются на прямых участках, поворотах и при перепадах по высоте. Сильфонный компенсатор служит для принятия осевых перемещений труб, защищает от деформации при изменении направления и контура магистрали.

Принцип работы сильфонного компенсатора

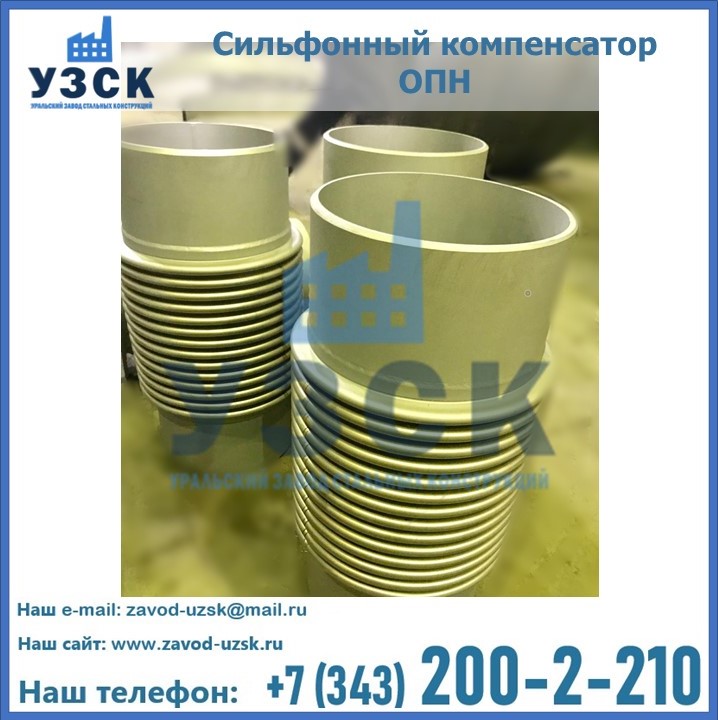

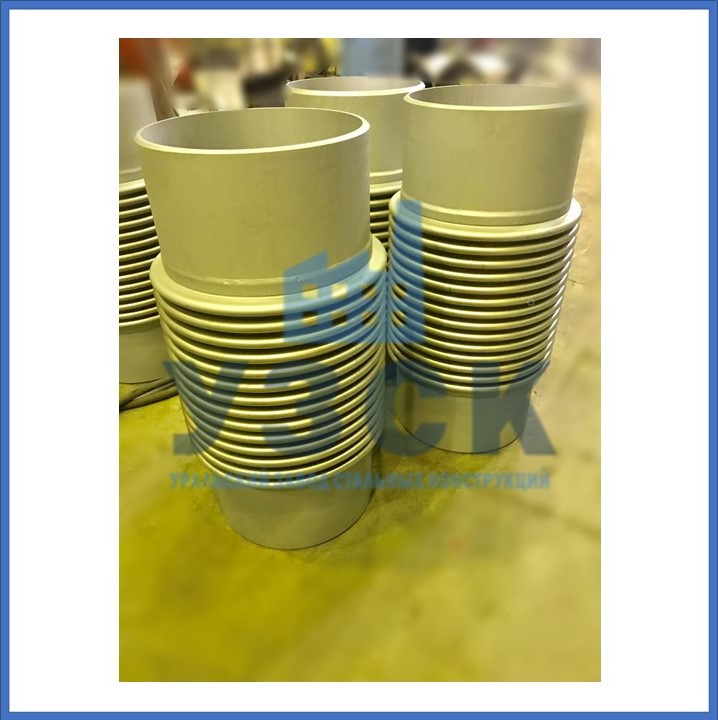

В транспортных системах жидкостей и газов сильфонный компенсатор представляет металлическую вставку из гофрированной полой трубы. Сильфон может растягиваться и сжиматься под действием осевых и угловых, поворотных нагрузок.

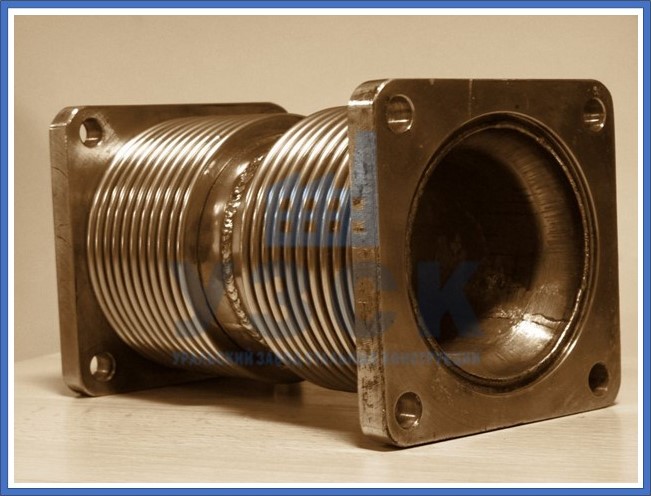

Одинарный сильфон называют осевым, он как гармошка устанавливается на прямых участках магистрали в Сызрани. В шарнирных схемах, где передаются сложные нагрузки, осевой компенсатор состоит из двух активных участков с перемычкой в виде трубы того же диаметра, что магистраль.

Требования к сильфонным компенсаторам:

  • герметичность;
  • стойкость к агрессивной среде;
  • эластичность;
  • гашение вибрационных нагрузок;
  • широкий температурный диапазон применения.

Технические условия сильфонных компенсаторов

Сильфон компенсационный представляет многослойную конструкцию, выполненную с особой температурной обработкой, по технологической карте. Цель – придать металлу эластичность – изменение формы под действием нагрузки без нарушения целостности.

Компенсатор сильфонный производится в Сызрани в соответствие ГОСТ 32935-2014, рассчитан на номинальное давление до 2,5 МПа, температуру до 200 0 С.

При изготовлении сильфонного компенсатора под заказ мы осуществляем подбор жаропрочных сталей до 950 0 С.

Давление сильфонного компенсатора выполняемого под заказ может достигать от 2,5 — до 10,0 МПа

По классификации компенсаторы относят 4 группе второго класса, изделия одноразовые, неремонтируемые. По восприятию нагрузки линейных трасс различают:

  • осевой сильфонный компенсатор;
  • сдвиговый;
  • поворотный сильфонный компенсатор;

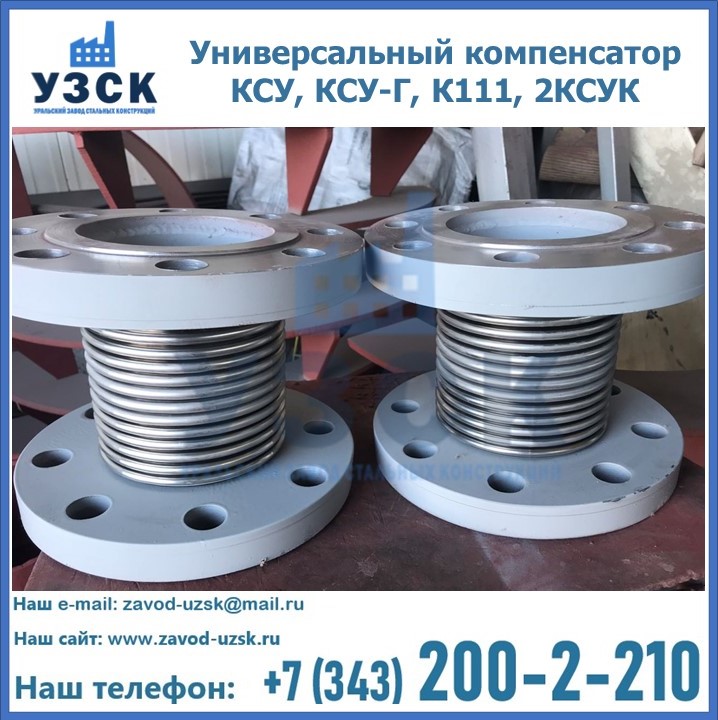

  • универсальный сильфонный компенсатор;
  • стартовый сильфонный компенсатор.

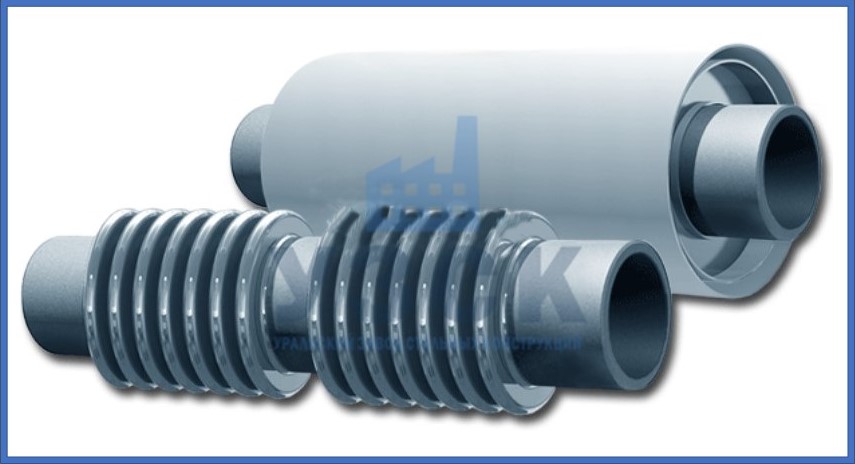

По количеству сильфонов различают одно- и двухсильфонные компенсационные участки и компенсаторы, состоящие одного комплекта и двух через перемычку. Поставляются сильфоны без теплогидроизоляции или предварительно изолированные.

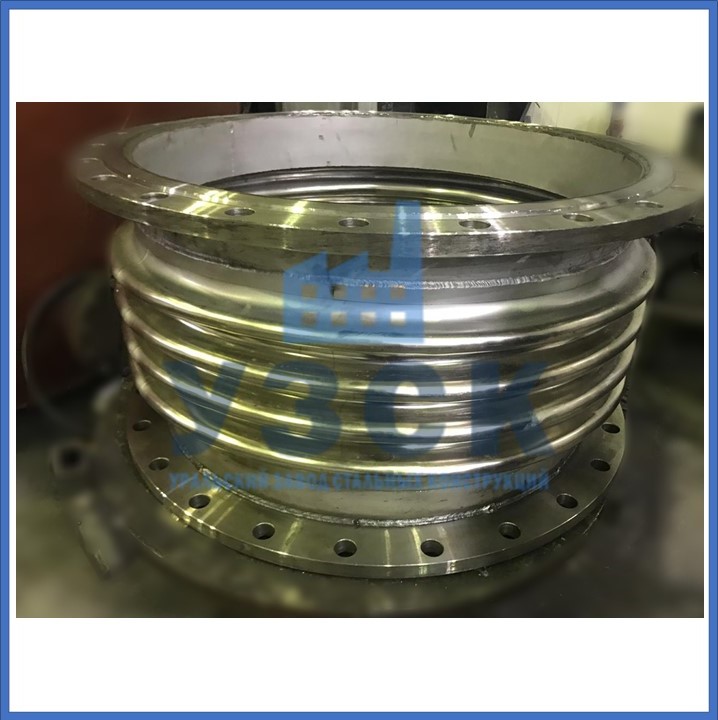

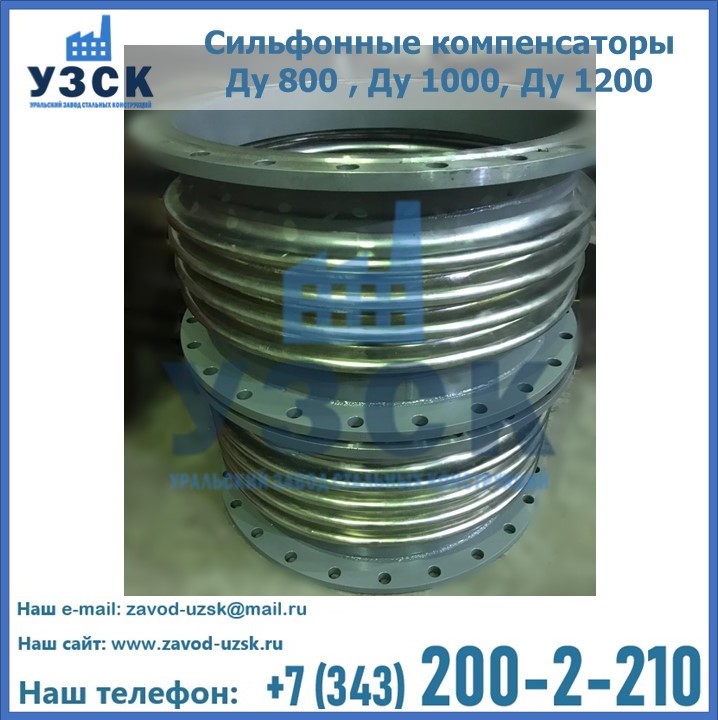

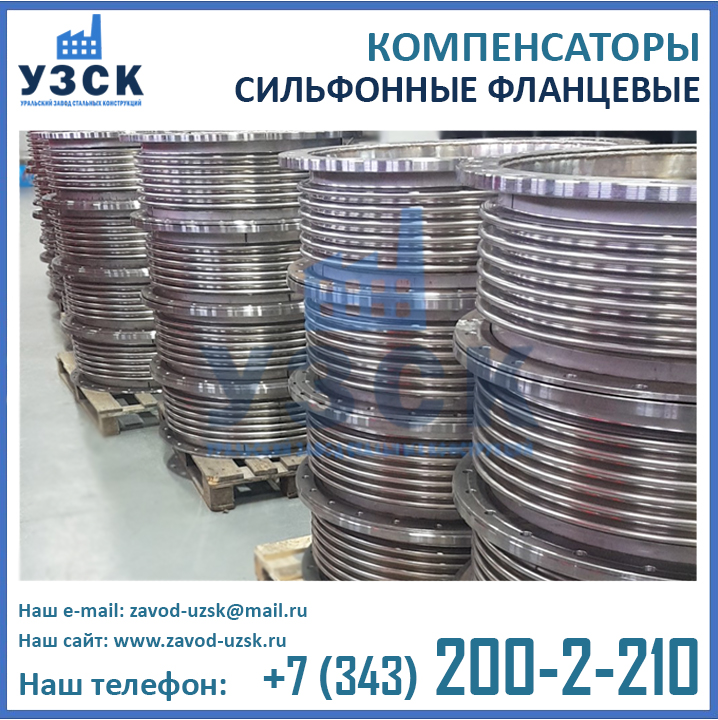

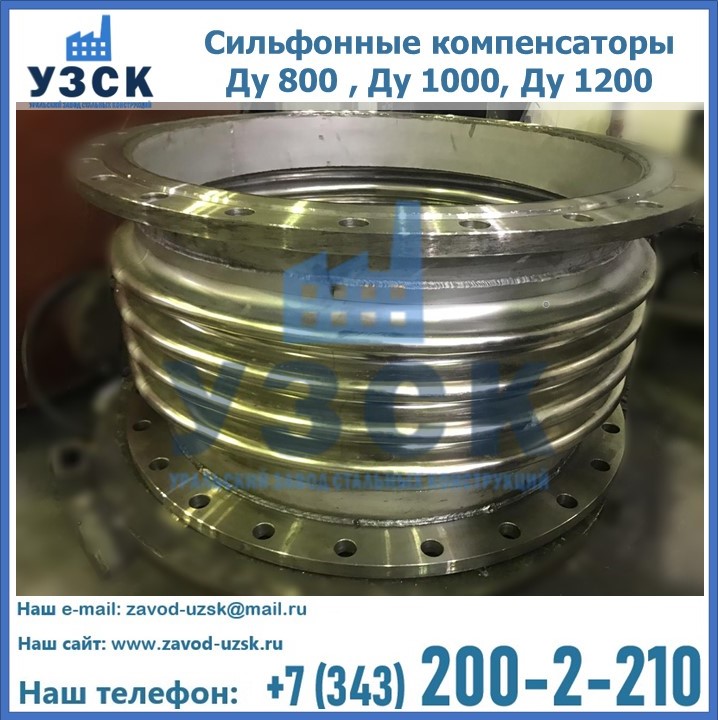

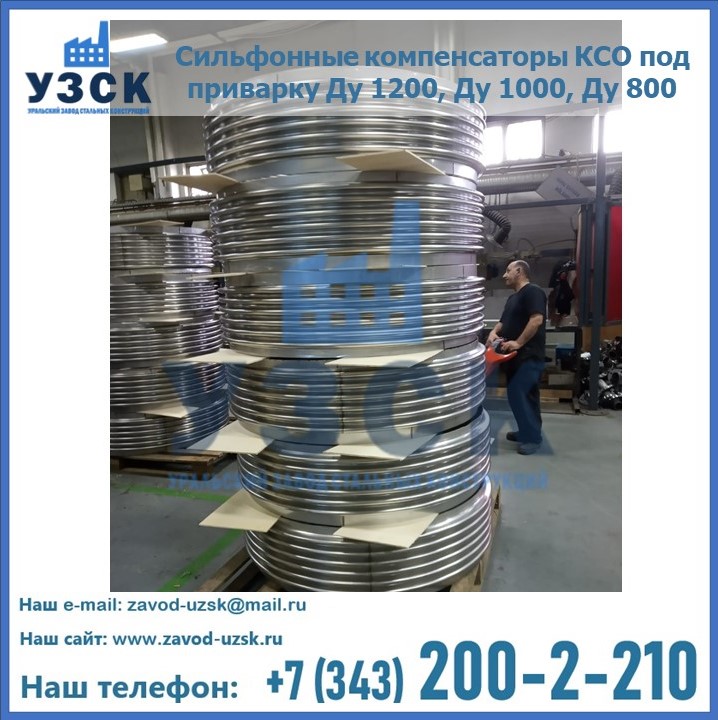

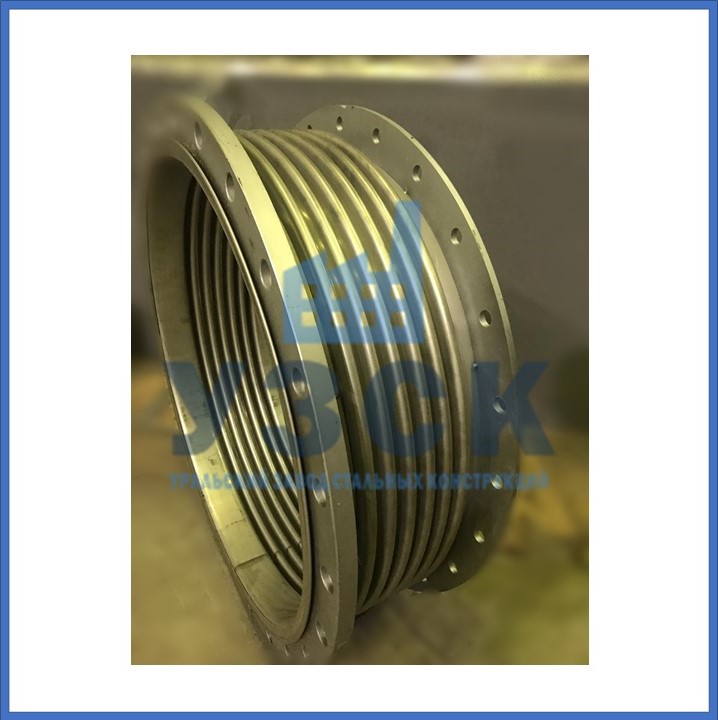

По типу присоединения сильфонные компенсаторы могут быть приварные, фланцевые, резьбовые.

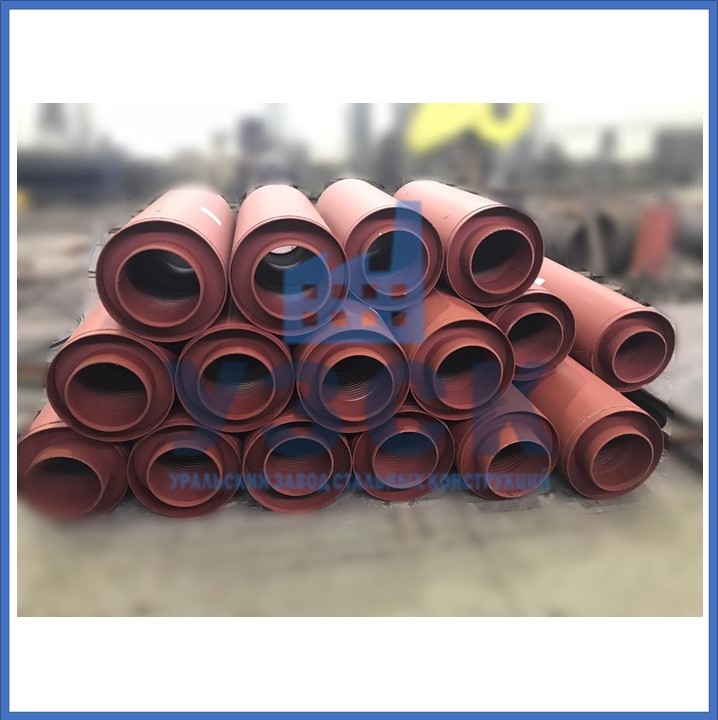

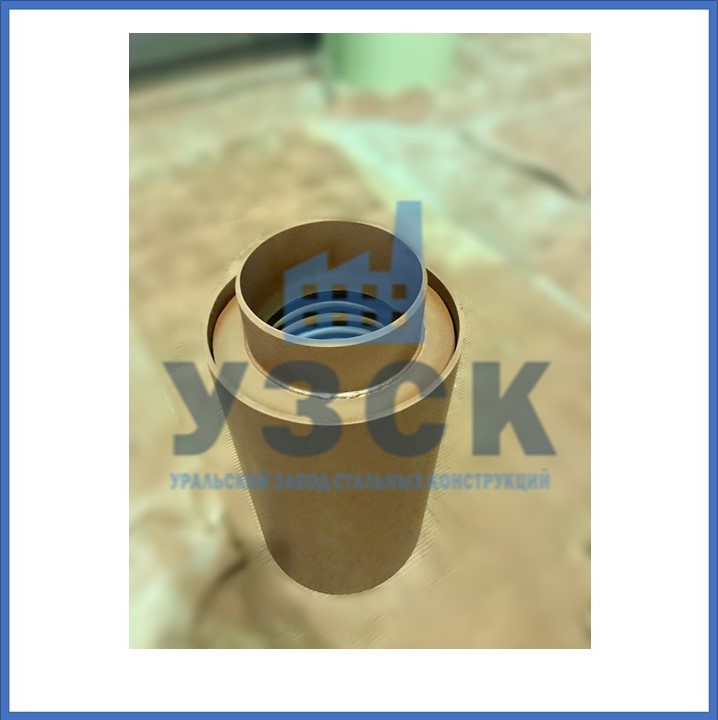

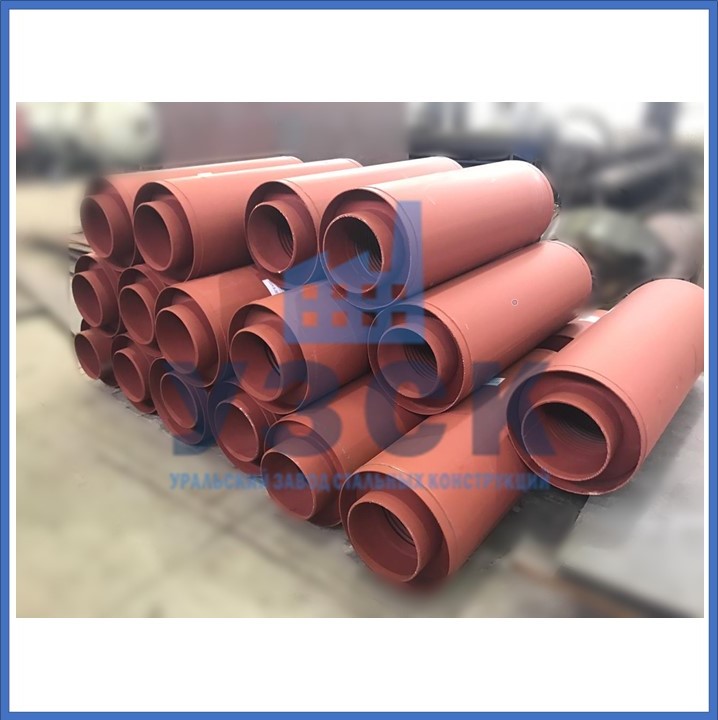

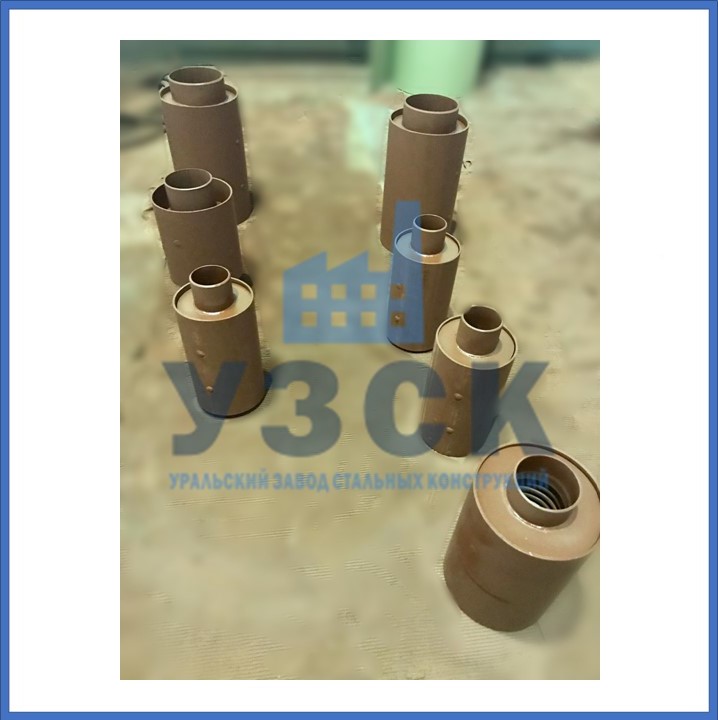

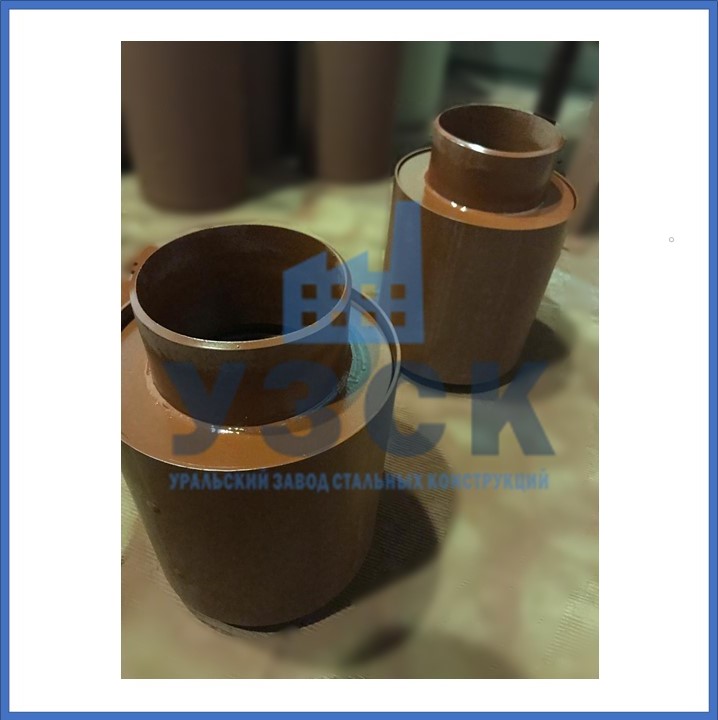

По типу изоляции сильфонные компенсаторы изготавливают в защитном кожухе или в защитном кожухе и  внутренним экраном. Производятся также компенсаторы только с внутренним экраном, защищающим сильфон в случае, если в проводимой среде содержатся агрессивные примеси.

Предусмотренный срок службы устройства до 30 лет. Каждый компенсатор должен иметь ПС.

Производство сильфонных компенсаторов на УЗСК в Сызрани

Уральский Завод Стальных Конструкций изготавливает сильфонные компенсаторы для нефтегазовой промышленности, ЖКХ, теплоэнергетики и химической отрасли. Парк различных станков, прямые поставки комплектующих материалов от партнеров, обученный персонал позволяет нам выполнять самые сложные компенсационные конструкции.

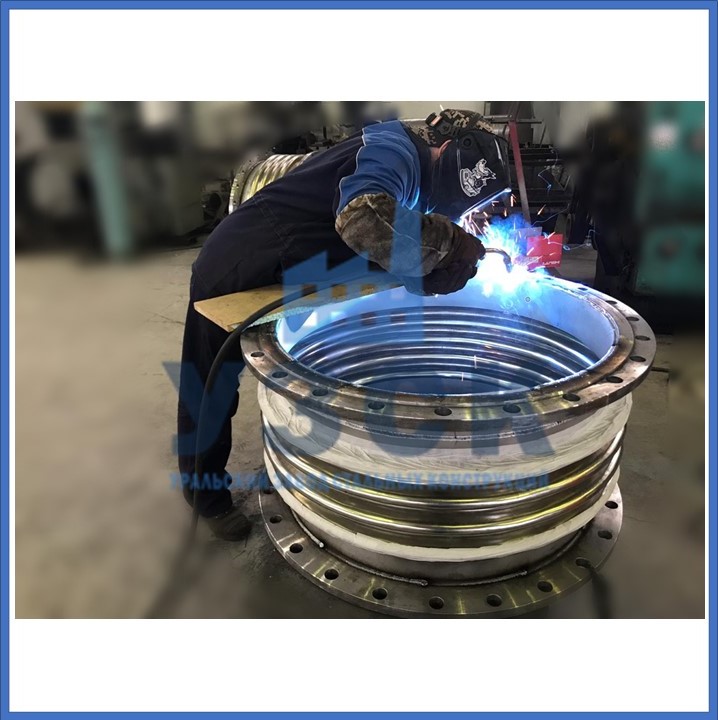

Собственное КБ позволяет адаптировать КД их альбома стандартных чертежей к требованиям заказчика. Все материалы, применяемые для изготовления сильфонных компенсаторов, имеют сертификаты и нужные нормативные документы. Сварочные работы ведутся на стендах с автоматической сваркой. Допуск на ручную работу получают только сварщики аттестованные в НАКС.

Собственная Лаборатория неразрушающего контроля позволяет осуществить все виды НК-ультразвуковой метод дефектоскопии, радиационный контроль, магнито-порошковый, цветная дефектоскопия, гидроиспытания на стенде.

Порядок продажи компенсаторов в УЗСК

На складе готовой продукции всегда есть необходимый запас изделий. Но выгодно купить сильфонный компенсатор в УЗСК, оформив заявку на изготовление заранее. Партия товара будет выполнена в соответствие заказу, в срок. Цена изделий в Сызрани зависит дополнительных условий. Воспользуйтесь контактами, указанными на сайте производителя, и мы обсудим партнерские условия.

Заполните форму заказа

    Нажимая на кнопку "Заказать", Вы даёте согласие на обработку персональных данных и соглашаетесь с политикой конфиденциальности.

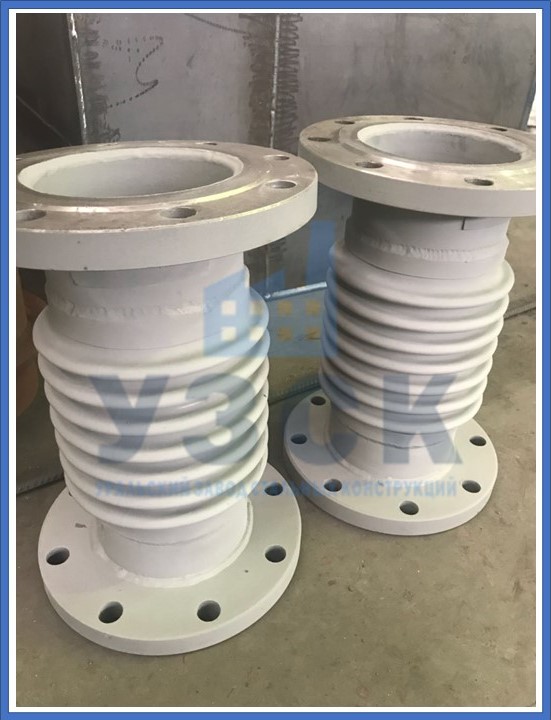

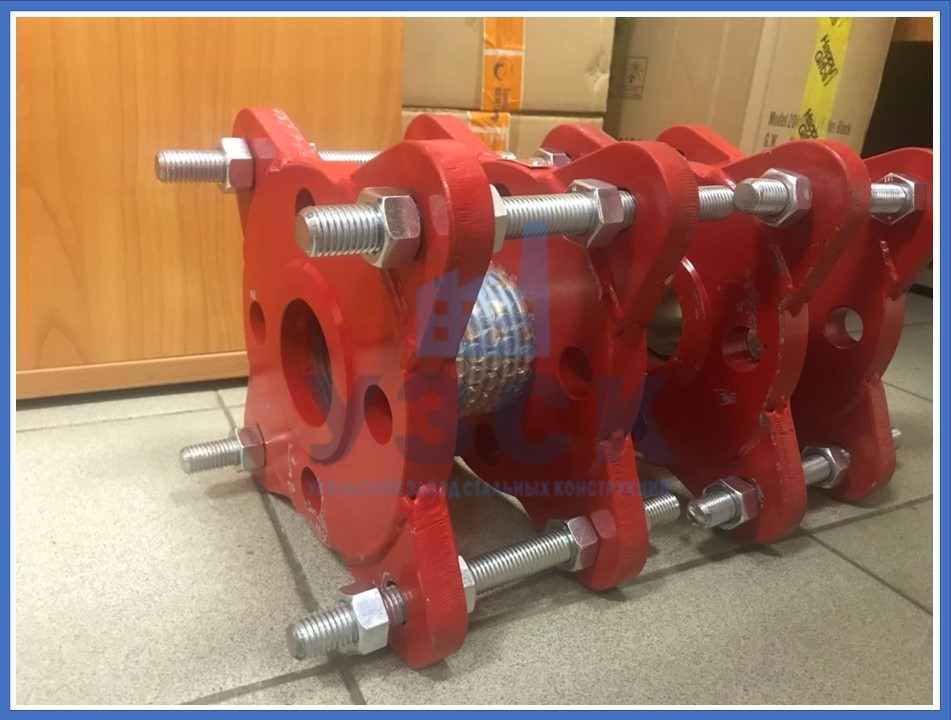

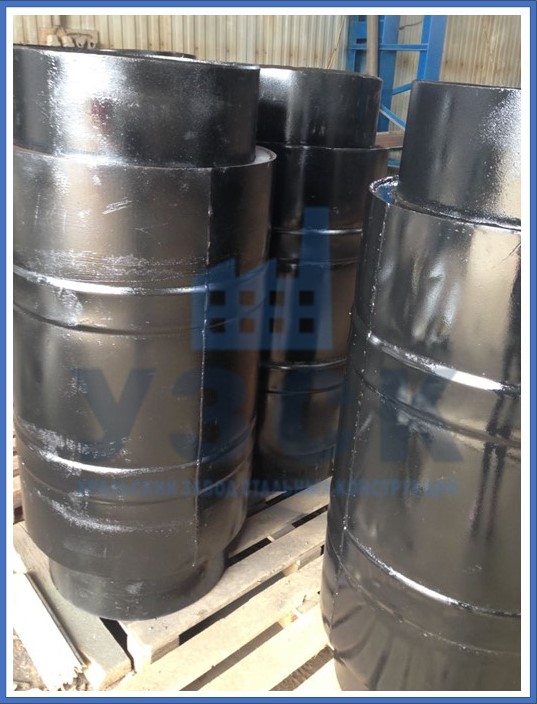

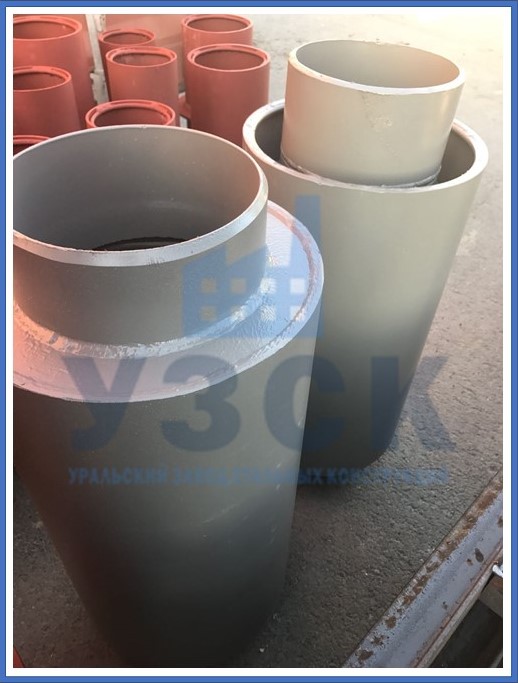

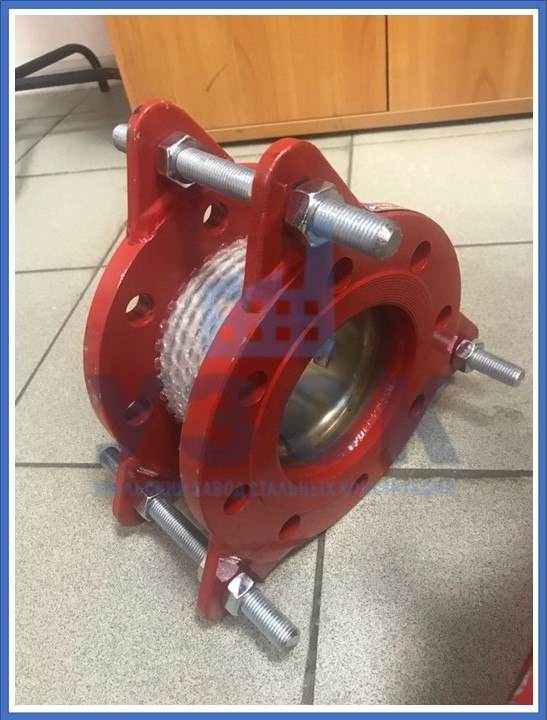

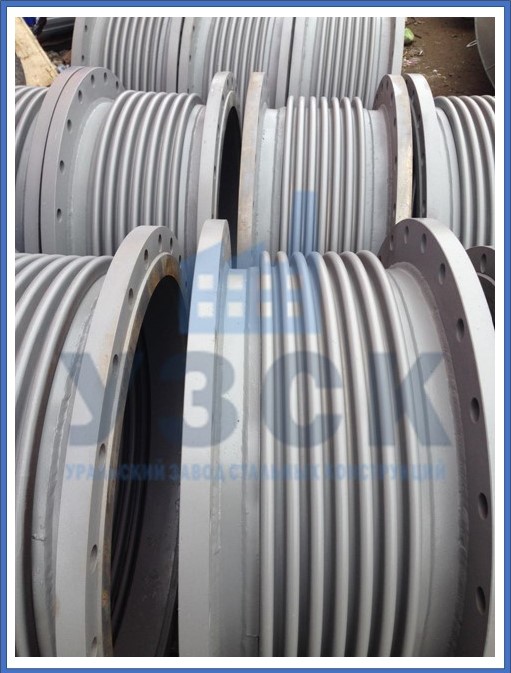

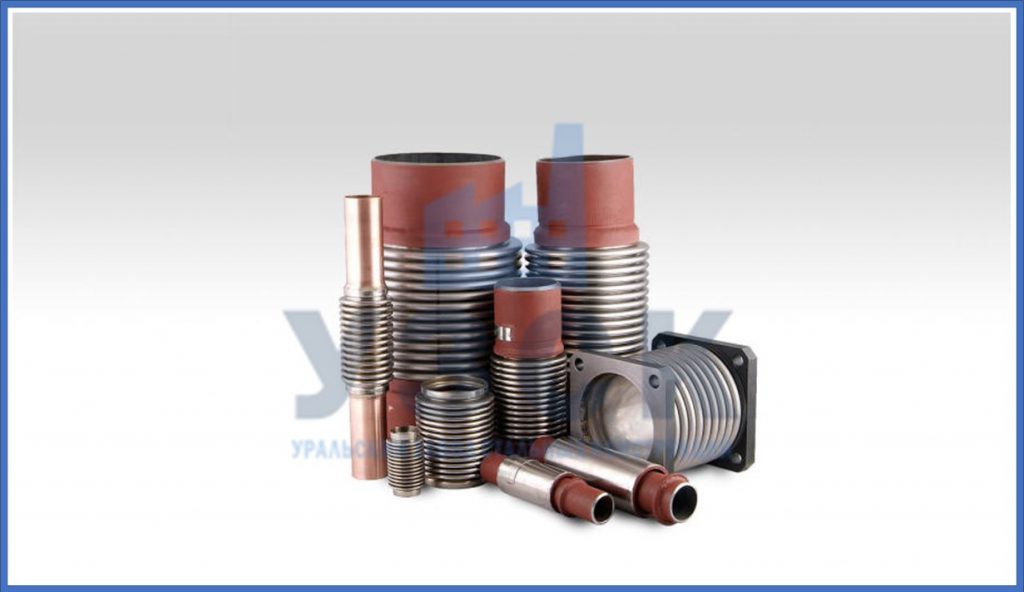

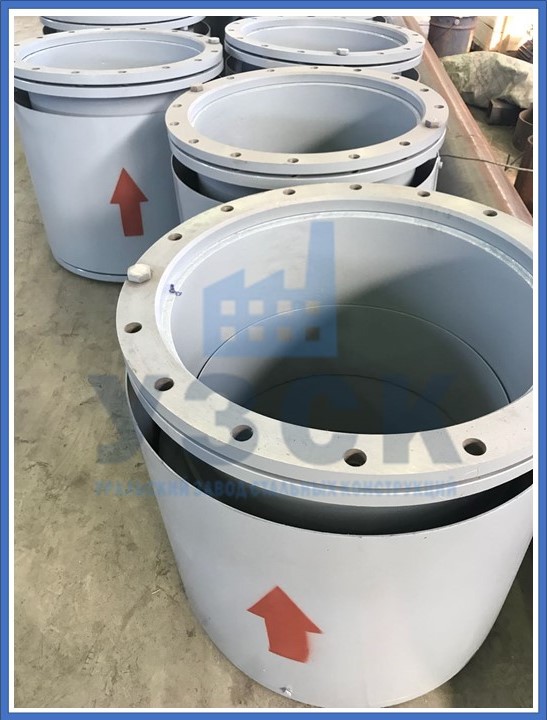

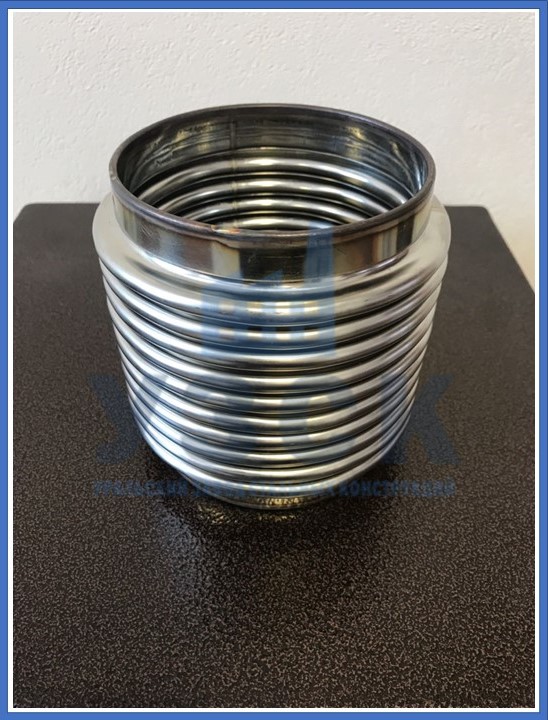

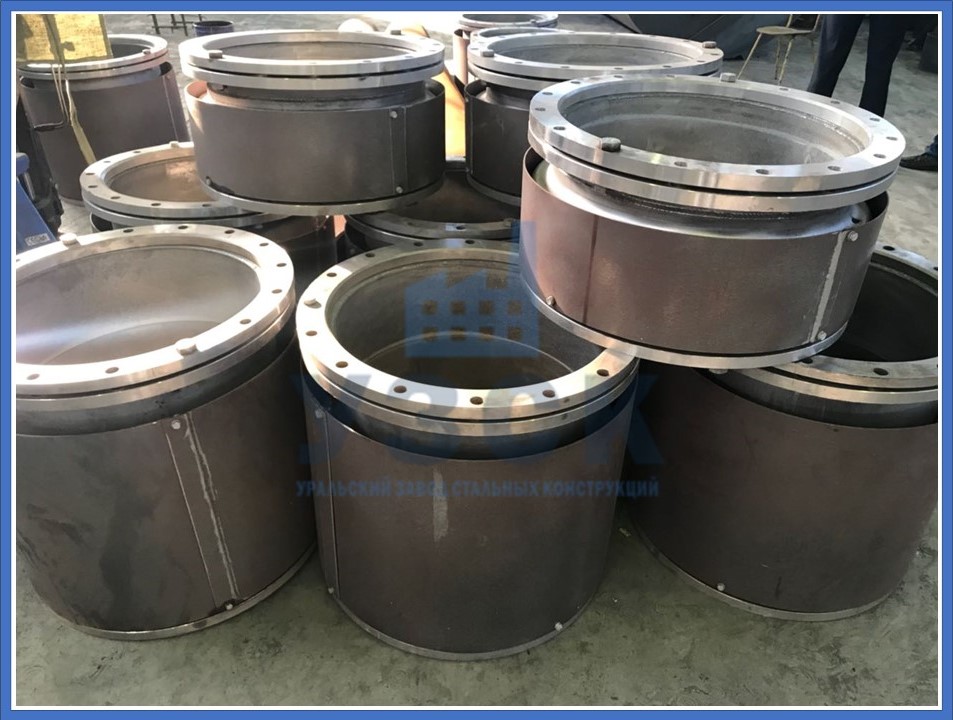

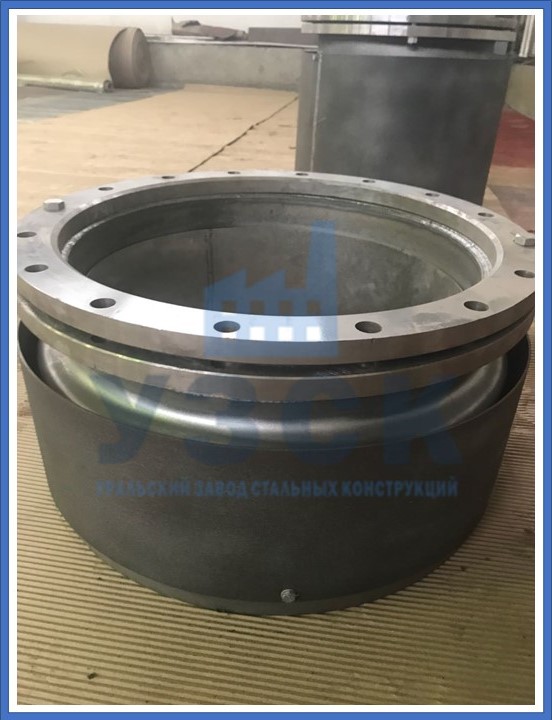

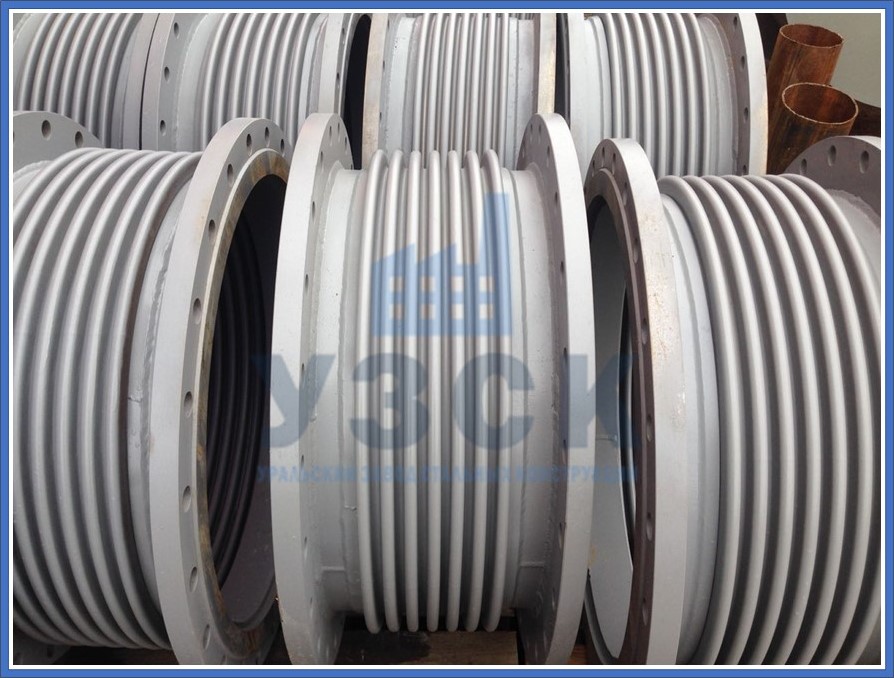

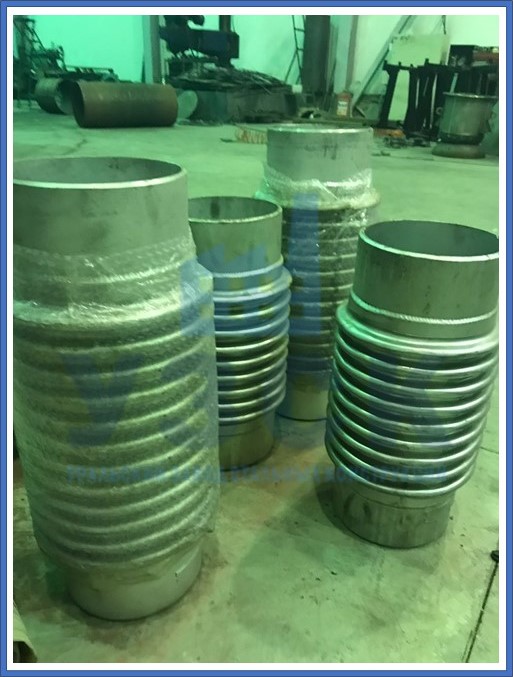

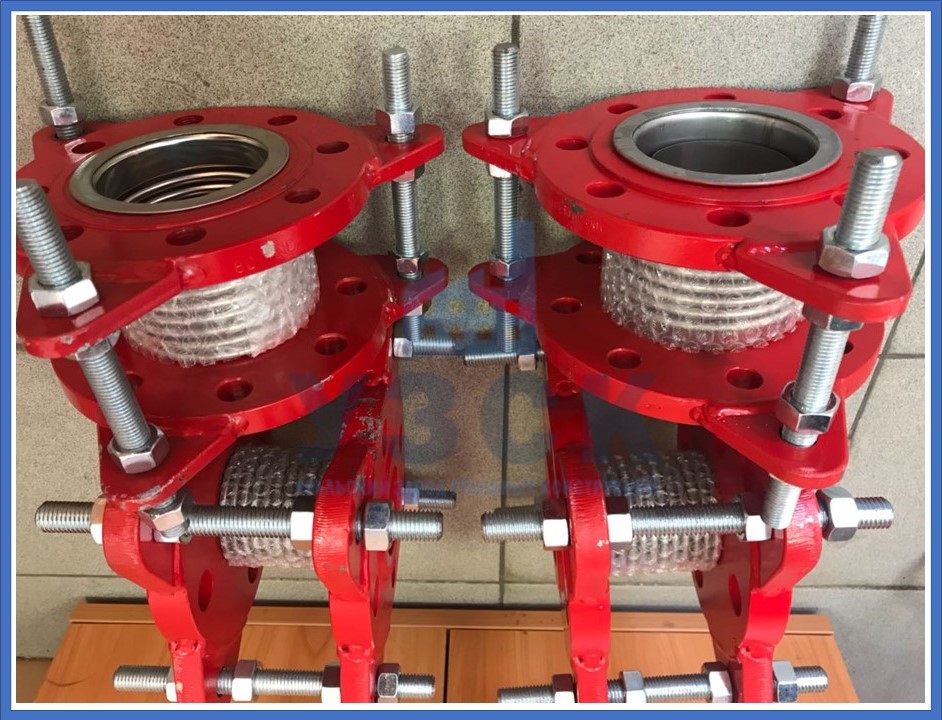

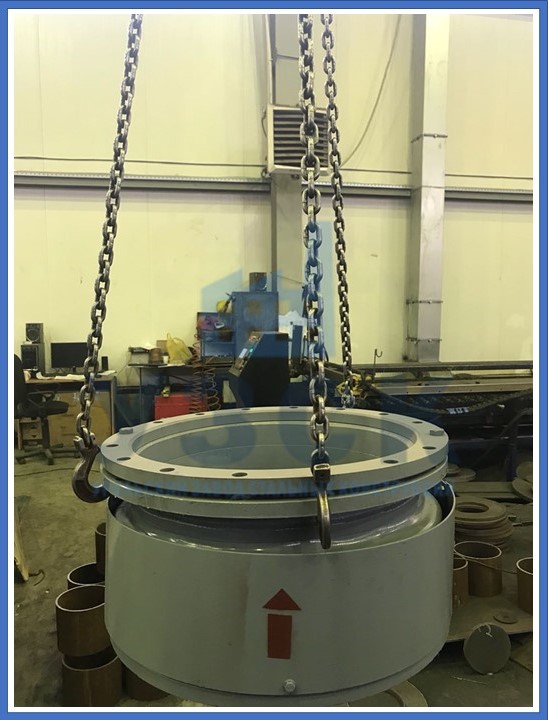

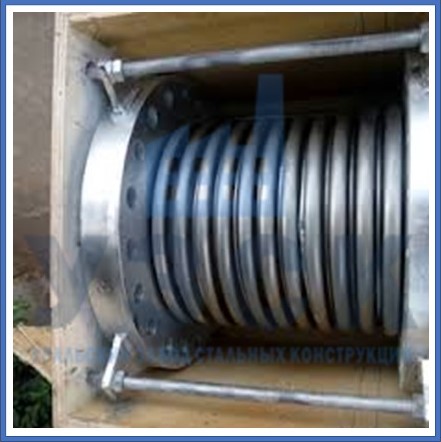

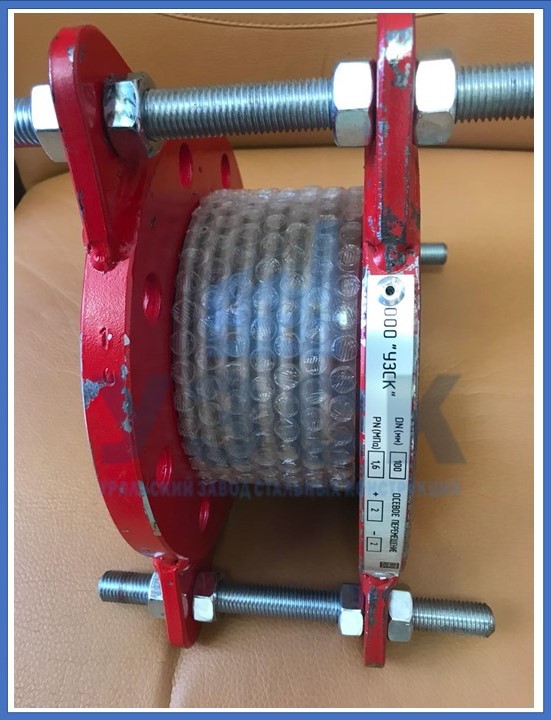

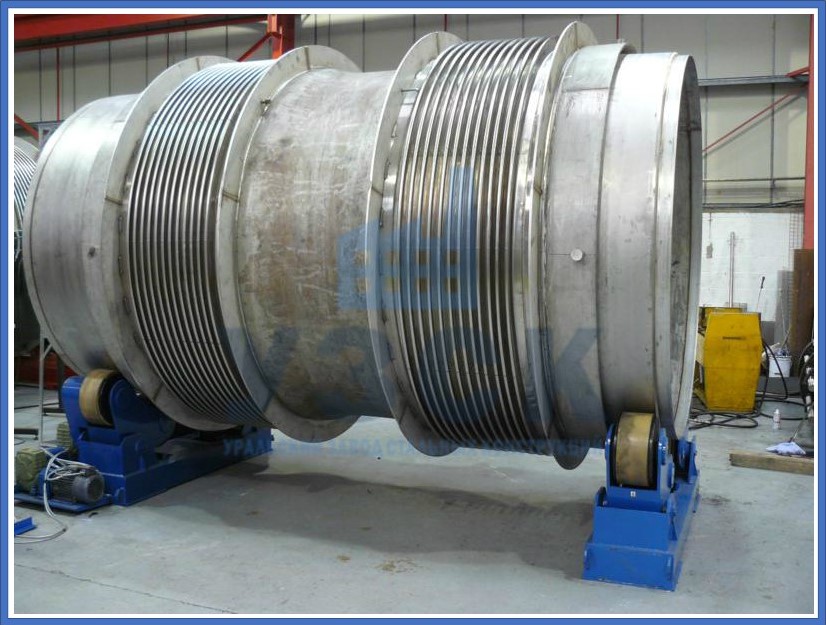

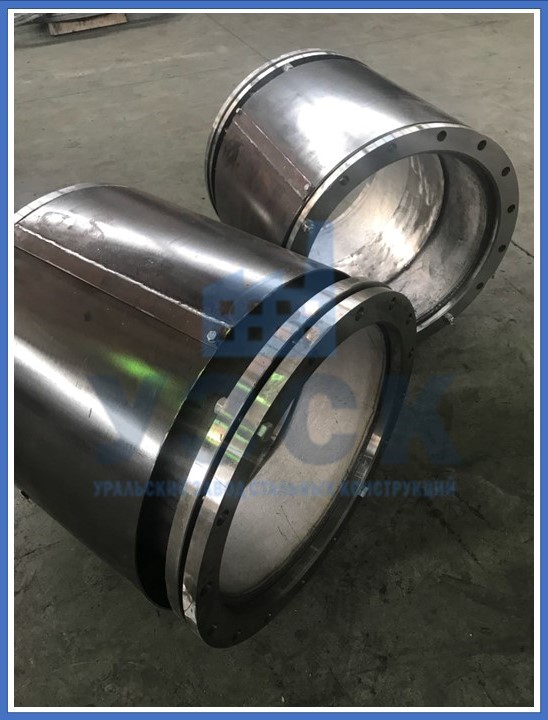

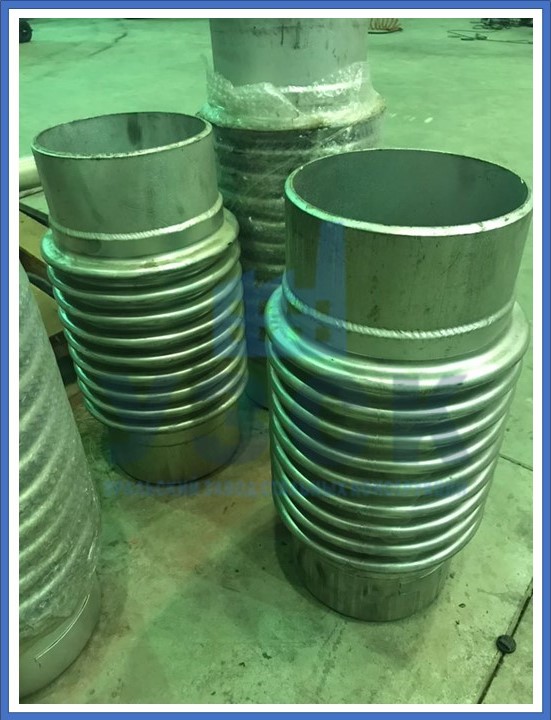

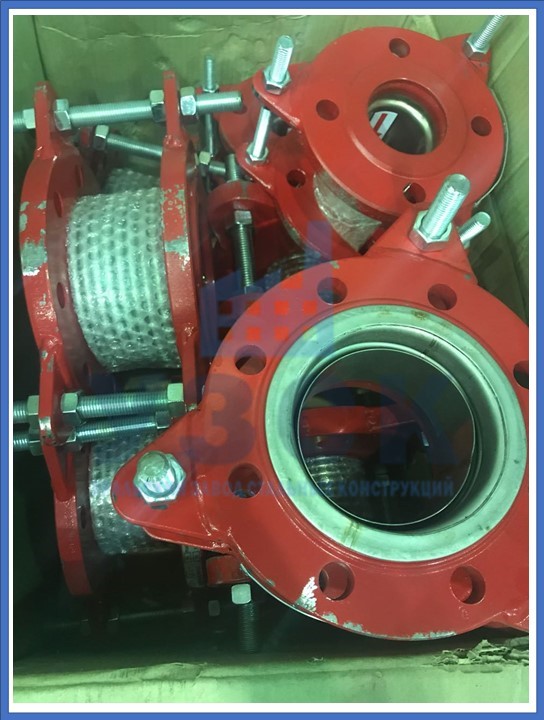

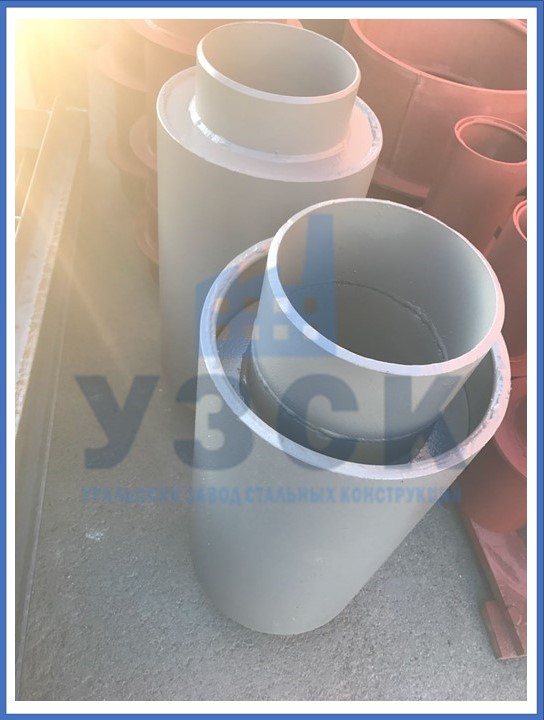

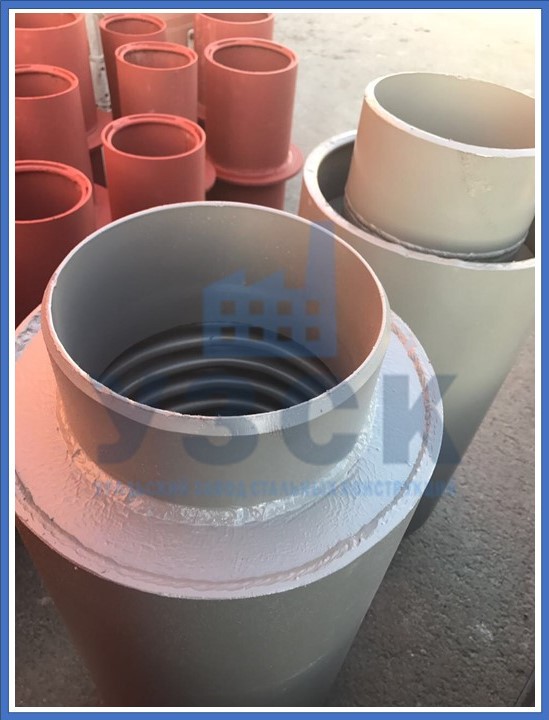

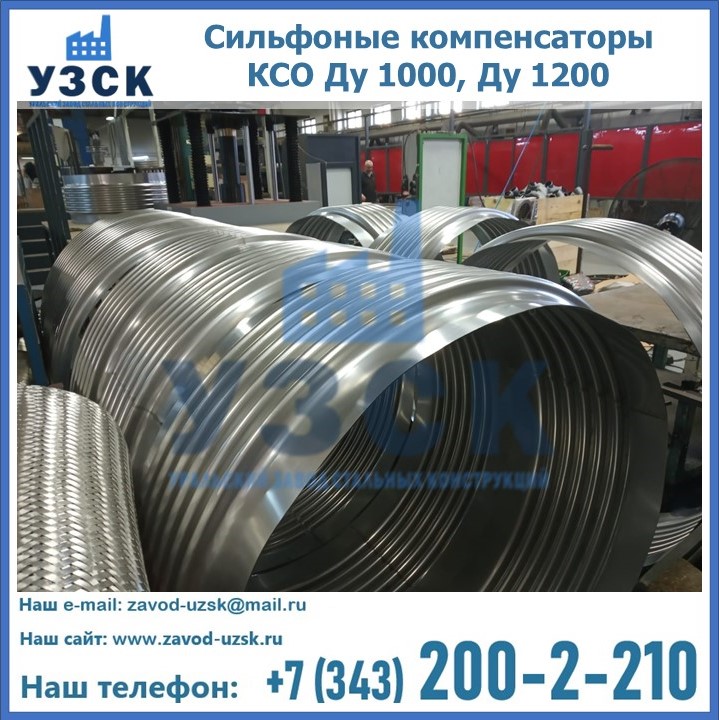

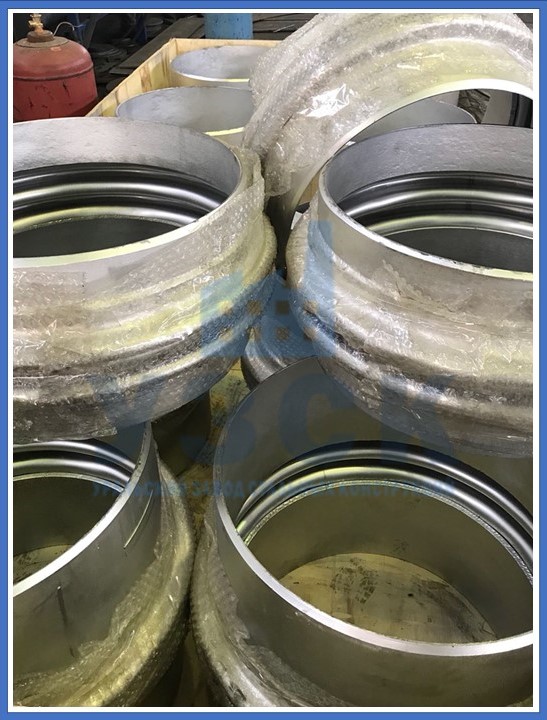

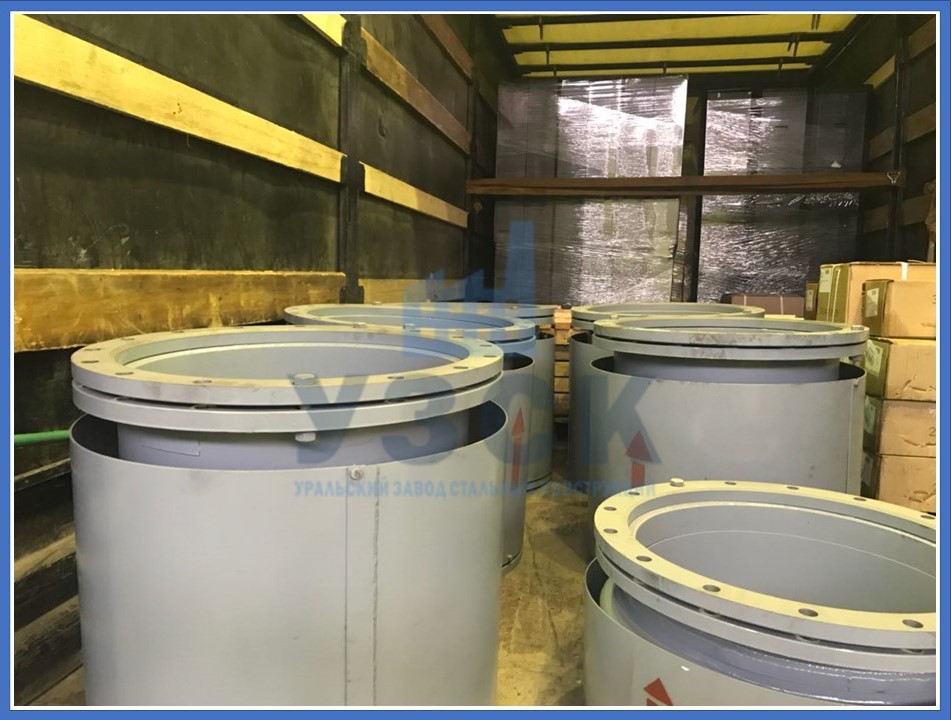

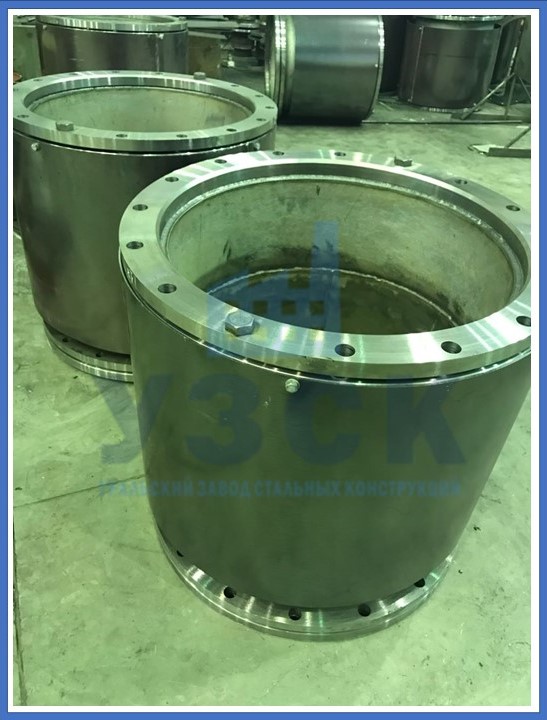

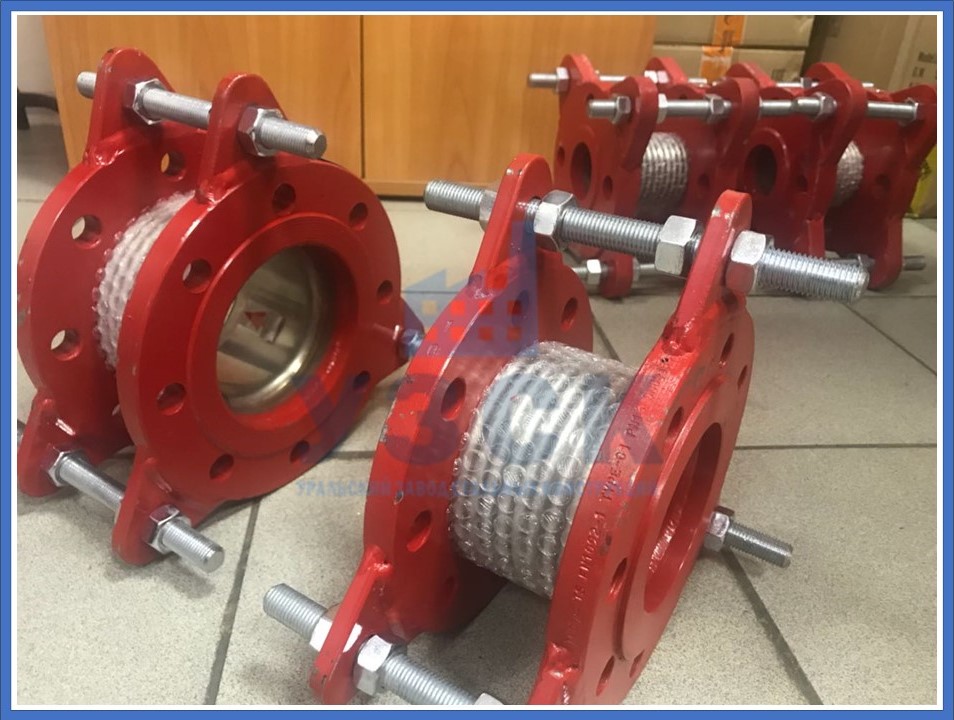

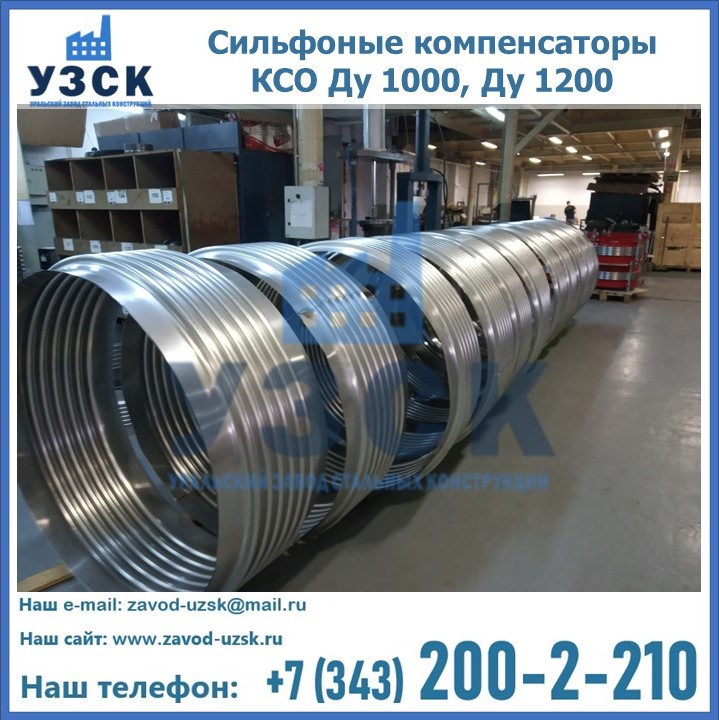

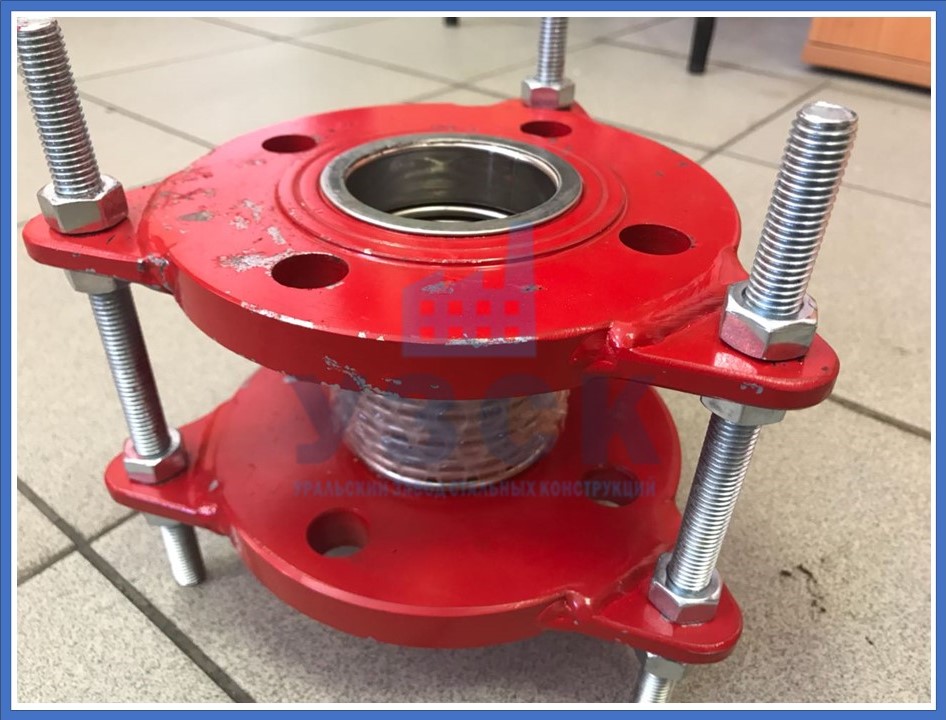

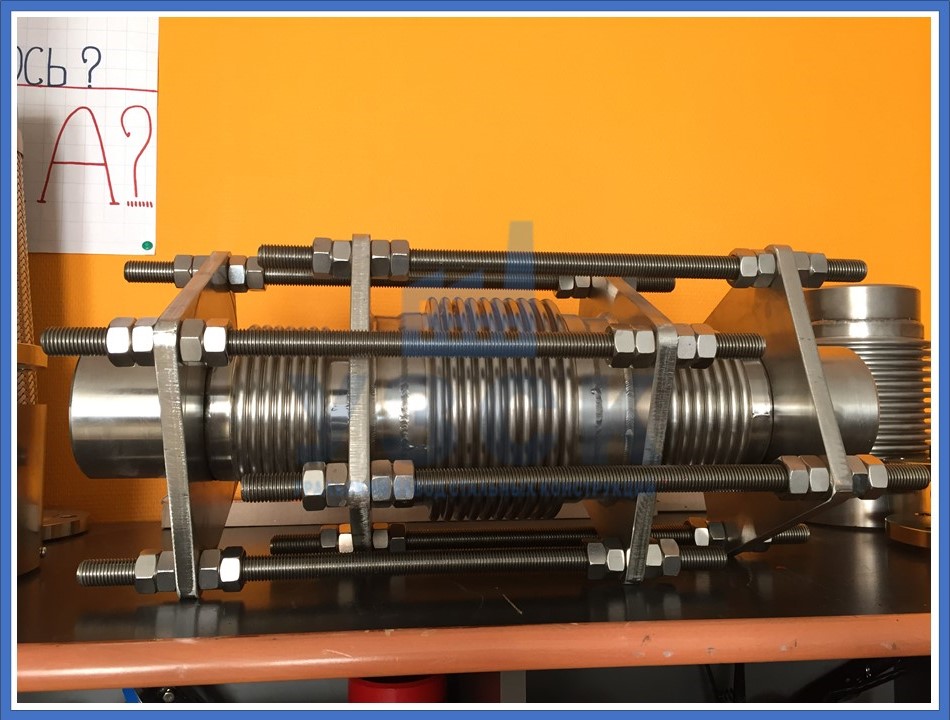

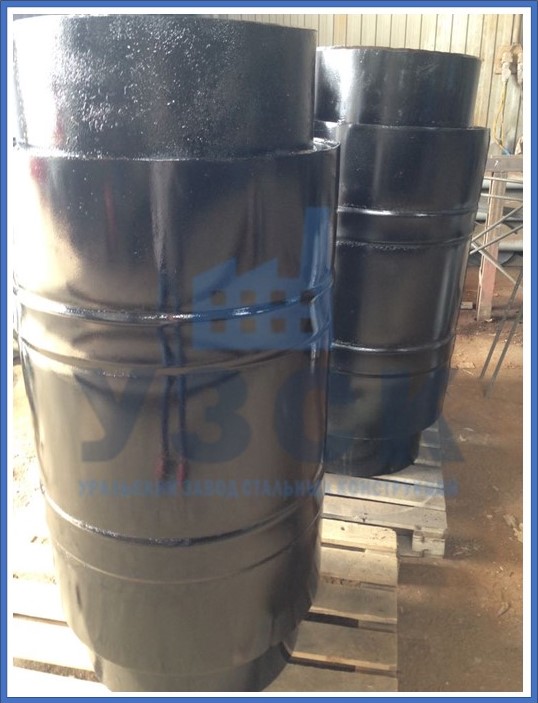

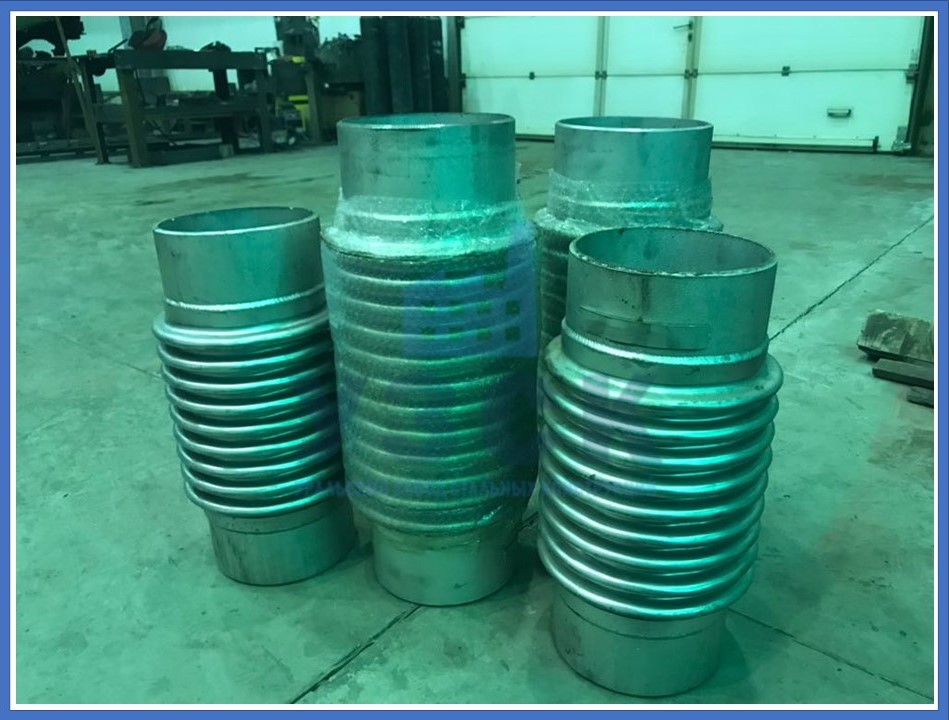

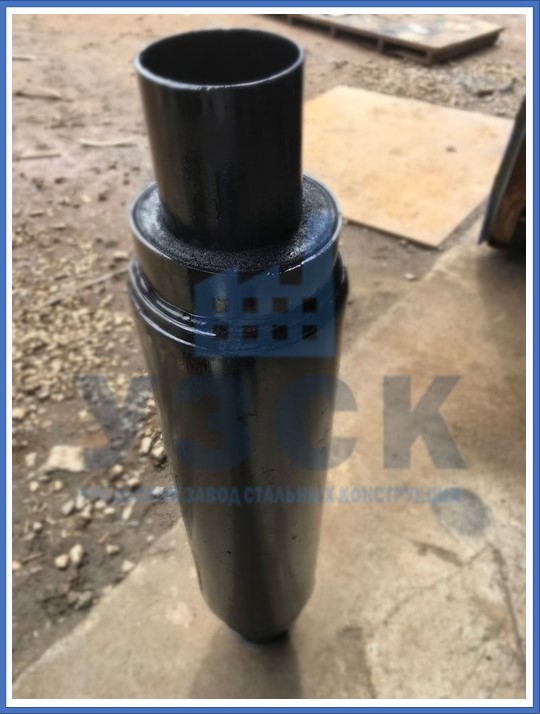

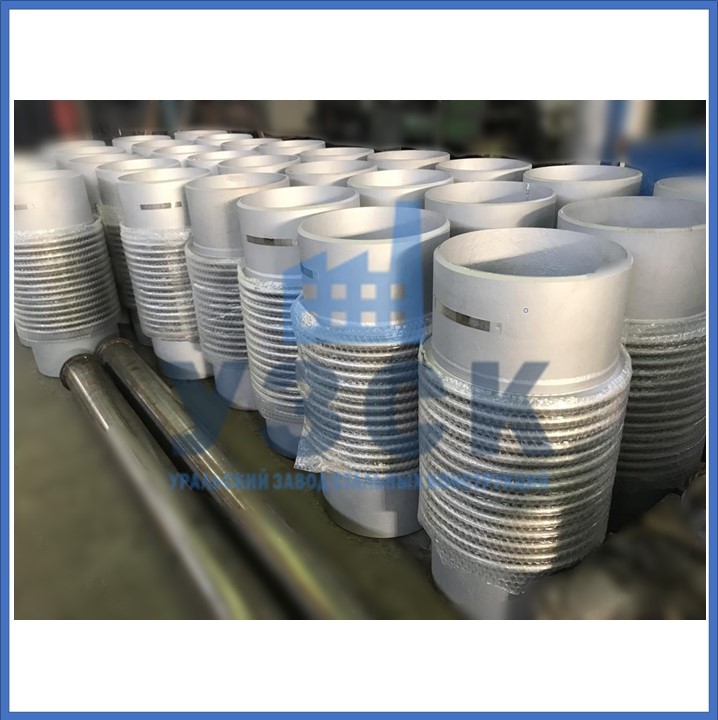

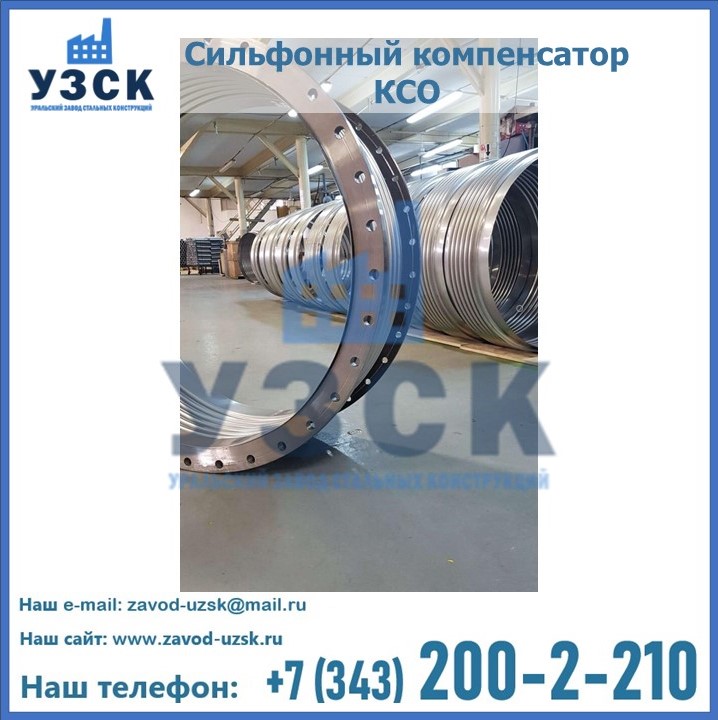

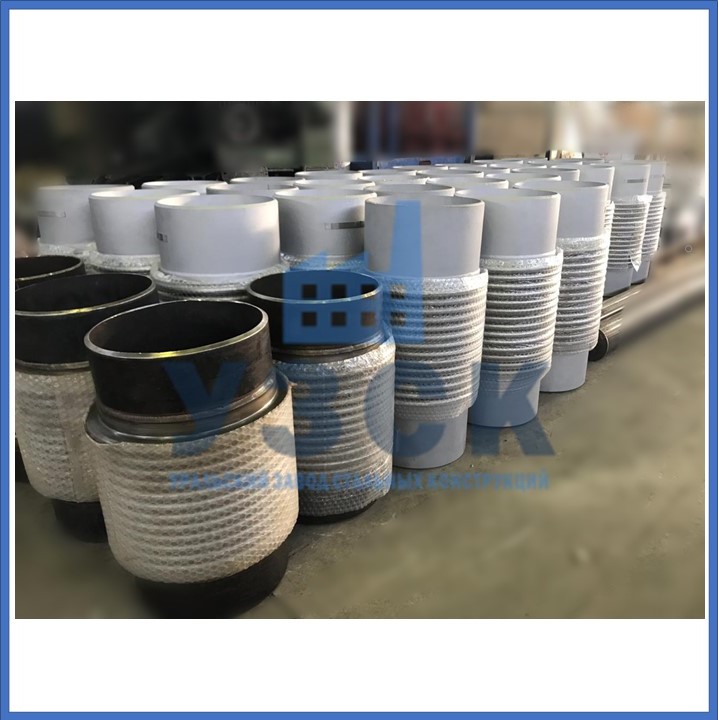

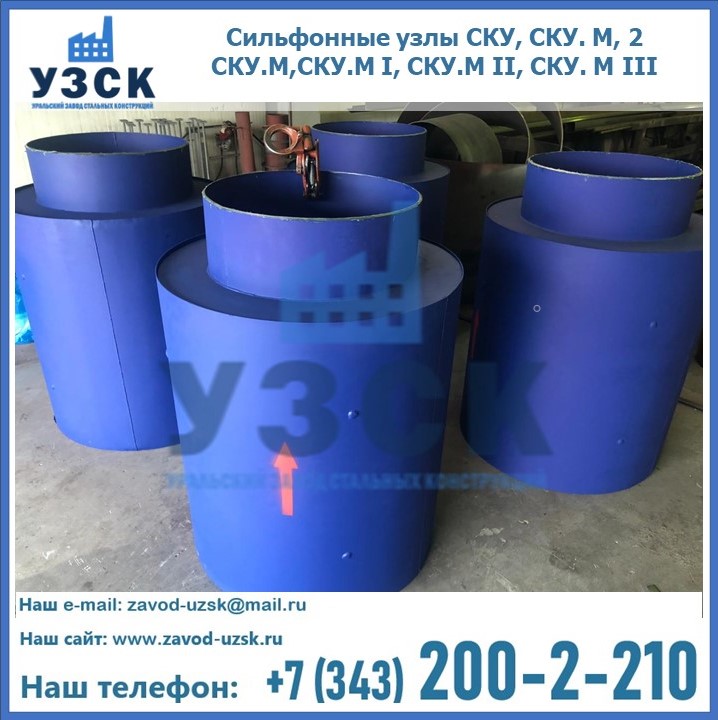

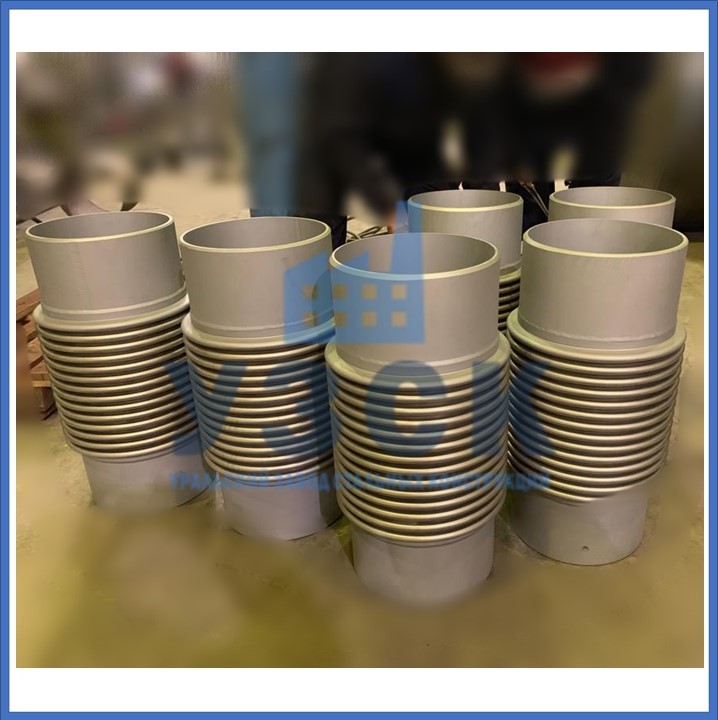

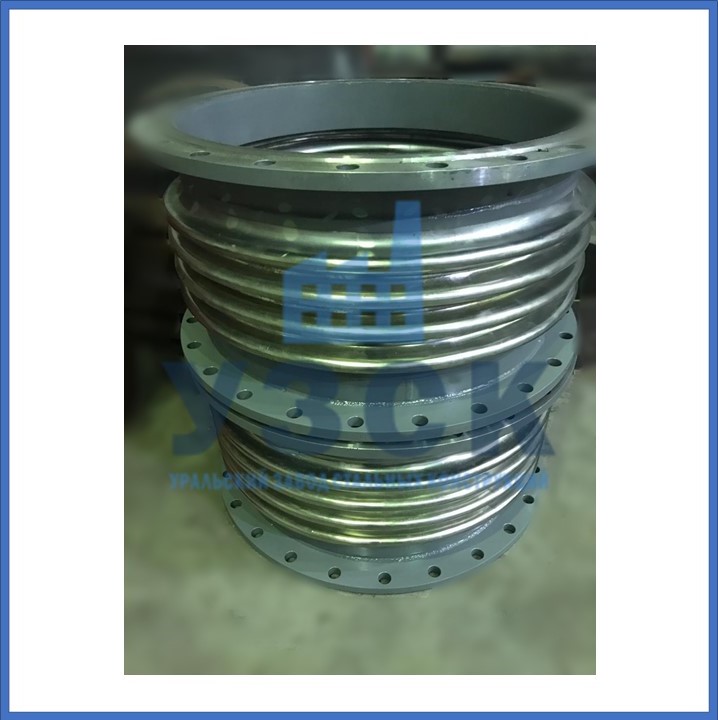

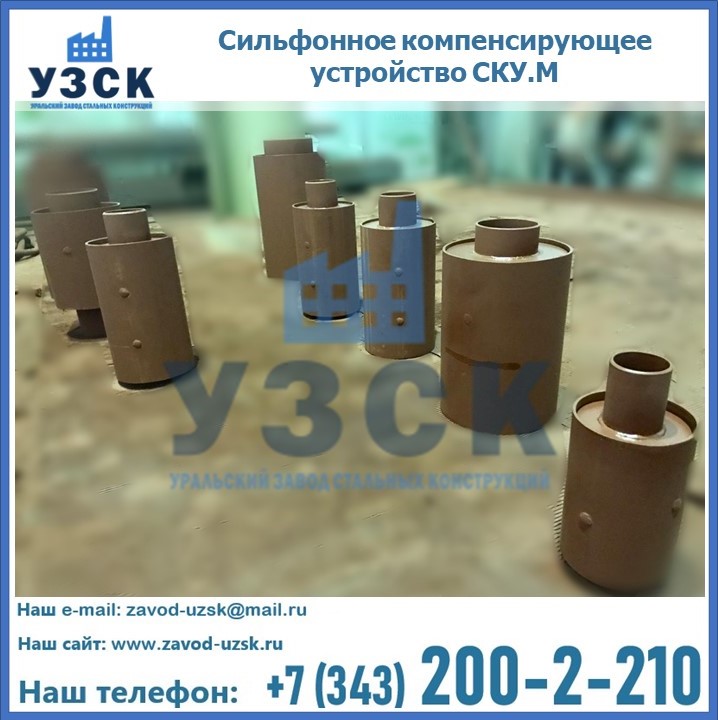

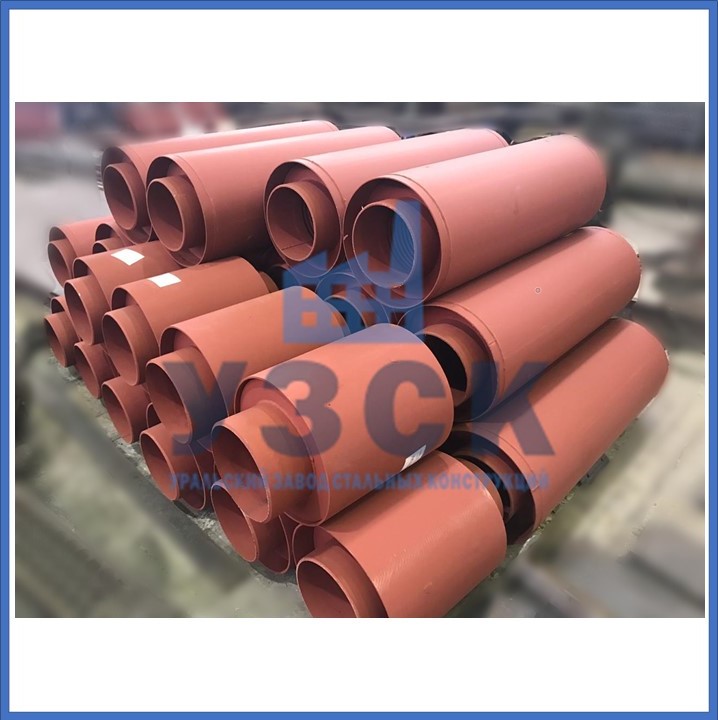

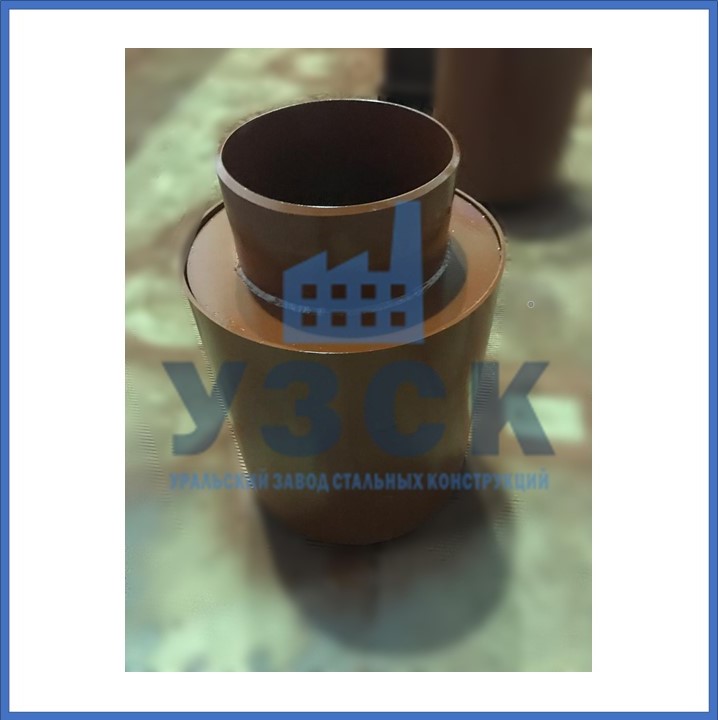

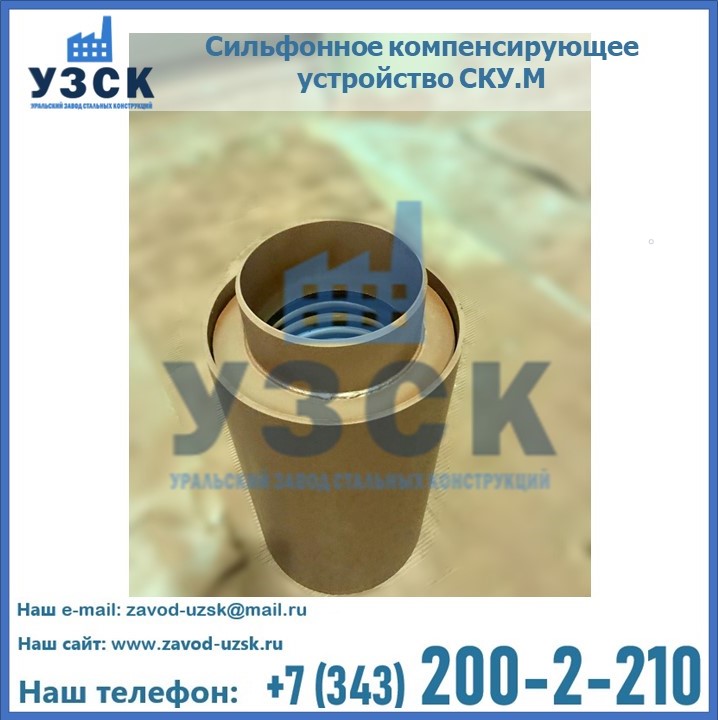

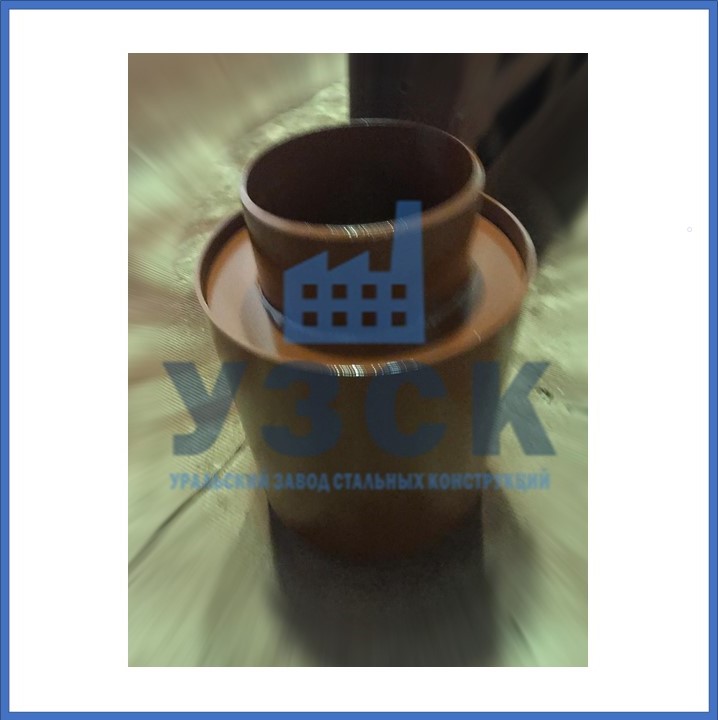

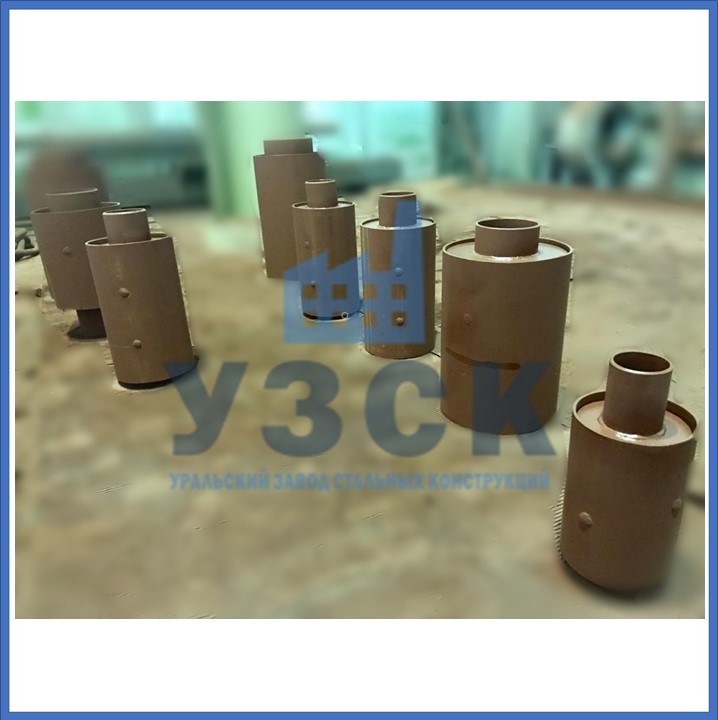

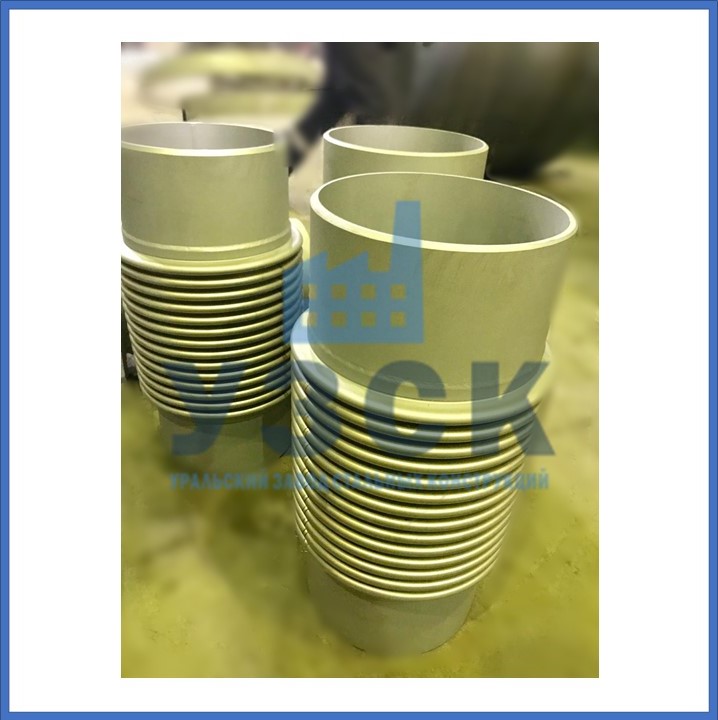

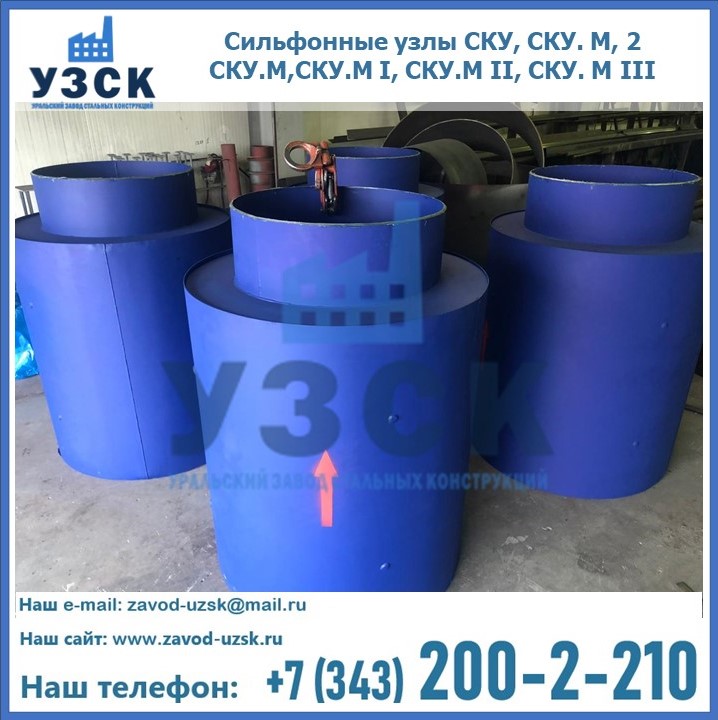

    Фото нашей продукции
